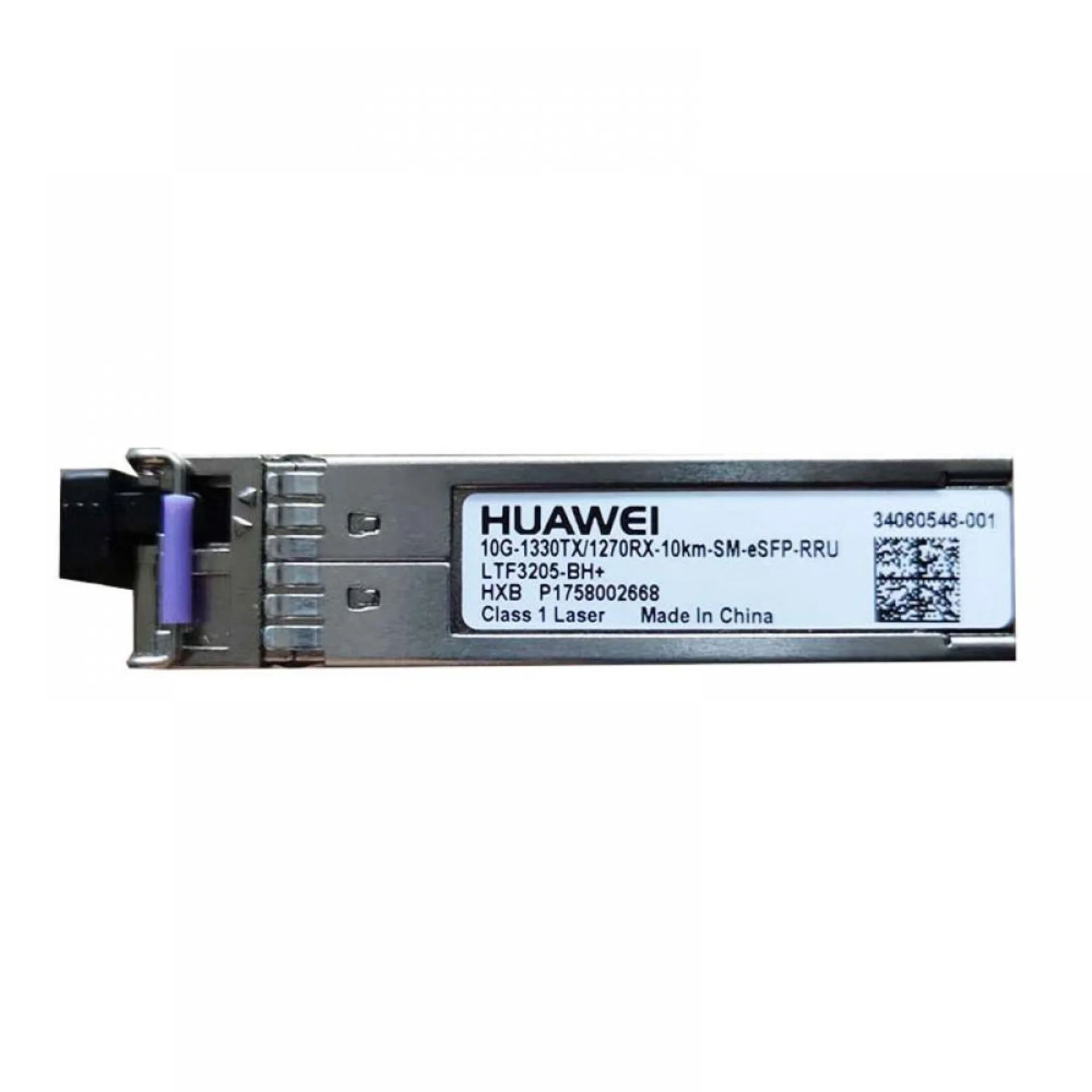

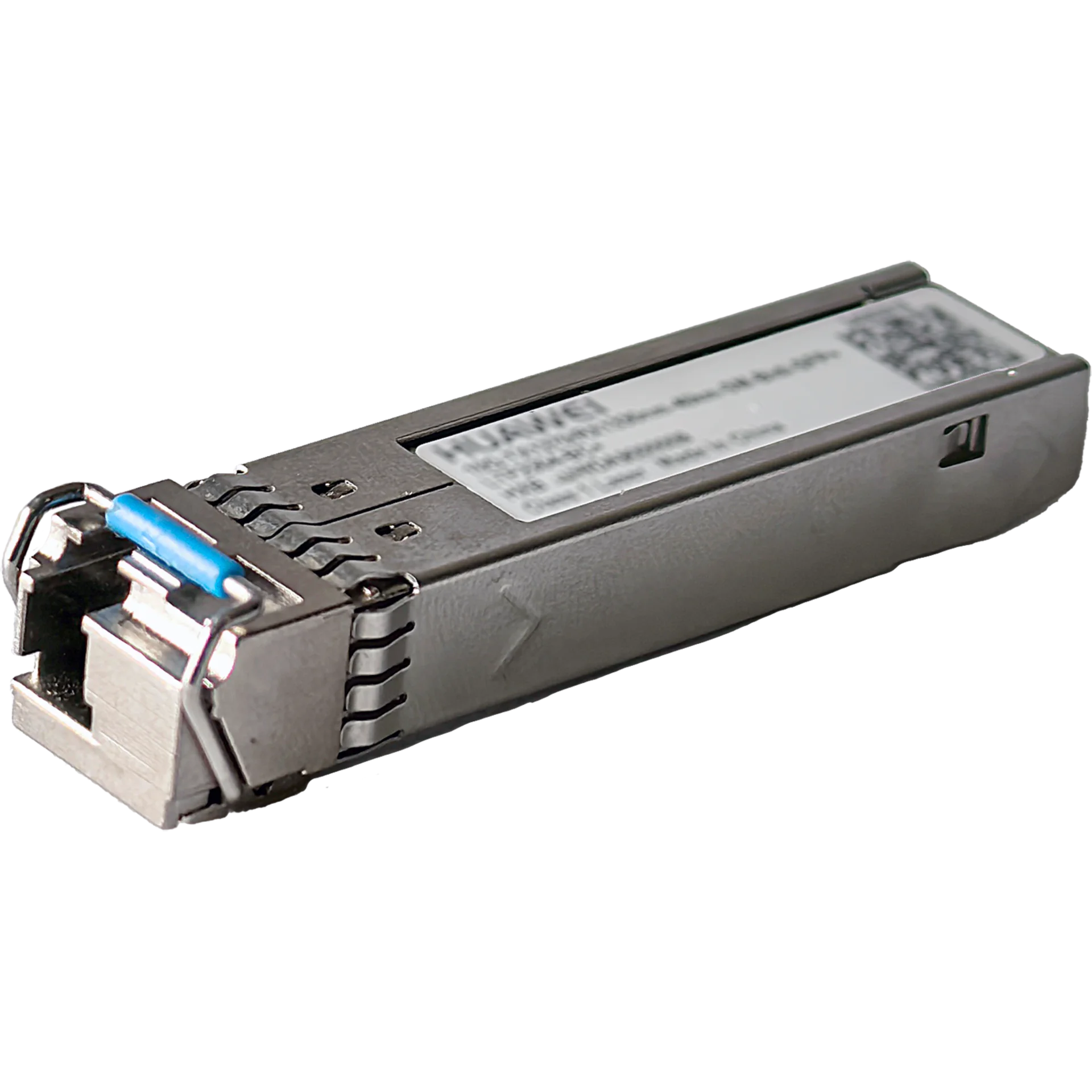

Оптический трансивер SFP+,10GBase,Single-mode Module(TX1330nm/RX1270nm,10km,LC)

Оптический трансивер Huawei SFP-GE-LX-SM1330-BIDI / SFP-GE-LX-SM1270-BIDI.

Huawei SFP-GE-LX-SM1330-BIDI и Huawei SFP-GE-LX-SM1270-BIDI — одноволоконные двунаправленные (BiDi) оптические трансиверы форм-фактора SFP+, предназначенные для организации высокоскоростных Ethernet-соединений на расстоянии до 10 км по одномодовому оптическому волокну.

Трансиверы используют технологию WDM/BiDi, при которой передача и прием данных осуществляются по одному оптическому волокну с использованием разных длин волн. Модули применяются совместно как парные трансиверы: один модуль работает на передаче 1270 нм и приеме 1330 нм, второй — на передаче 1330 нм и приеме 1270 нм.

Трансиверы обеспечивают передачу данных со скоростью 9,953 или 10,3125 Гбит/с и поддерживают стандарт IEEE 802.3ae / 10GBASE-BX10. Дальность передачи по одномодовому оптическому волокну составляет до 10 км.

Особенности

• BiDi/WDM: передача и прием данных осуществляются по одному оптическому волокну.
• Дальность передачи до 10 км по одномодовому оптическому волокну.
• Скорость до 10 Гбит/с с поддержкой скоростей 9,953 и 10,3125 Гбит/с.
• SFP+ — компактный форм-фактор для установки в сетевое оборудование с поддержкой соответствующих оптических модулей.
• LC — стандартный оптический разъем.
• Промышленный температурный диапазон −40…+85 °C.
• DDM/SFF-8472 — цифровая диагностика и мониторинг параметров оптического трансивера.
• Использование одного волокна позволяет сократить расход волоконно-оптических ресурсов.

Принцип формирования соединения

Для организации полноценного BiDi-соединения необходимо использовать два модуля с противоположными длинами волн:

SFP-GE-LX-SM1270-BIDI (34060544-001)
TX 1270 нм → RX 1330 нм

↕ Одно одномодовое оптическое волокно

SFP-GE-LX-SM1330-BIDI (34060546-001)
TX 1330 нм → RX 1270 нм

Такая схема обеспечивает одновременную передачу и прием данных по одному SMF-волокну. Huawei указывает данные трансиверы как соответствующую пару 10-гигабитных BiDi-модулей.

Назначение

Оптические трансиверы Huawei SFP-GE-LX-SM1270-BIDI и SFP-GE-LX-SM1330-BIDI предназначены для построения 10-гигабитных оптических соединений между сетевыми коммутаторами, маршрутизаторами и другим телекоммуникационным оборудованием, поддерживающим соответствующие SFP+ модули.

Модули подходят для подключения сетевых устройств по одномодовому оптическому волокну на расстоянии до 10 км в случаях, когда требуется организация соединения с использованием одного оптического волокна.

Важно: трансиверы используются парой — модуль 1270 нм TX / 1330 нм RX совместно с модулем 1330 нм TX / 1270 нм RX. Перед установкой необходимо проверить совместимость трансиверов с конкретной моделью оборудования Huawei и версией программного обеспечения.
