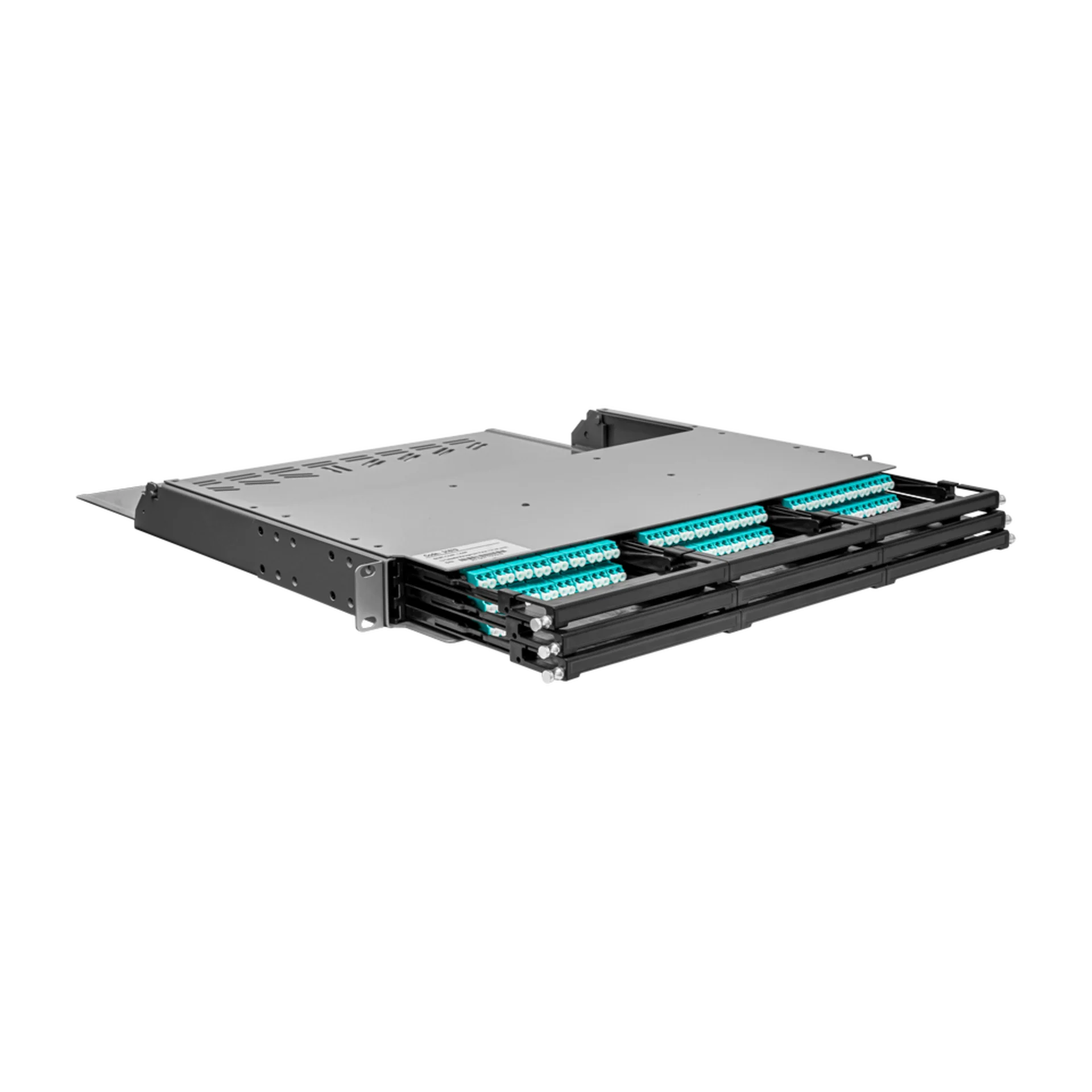

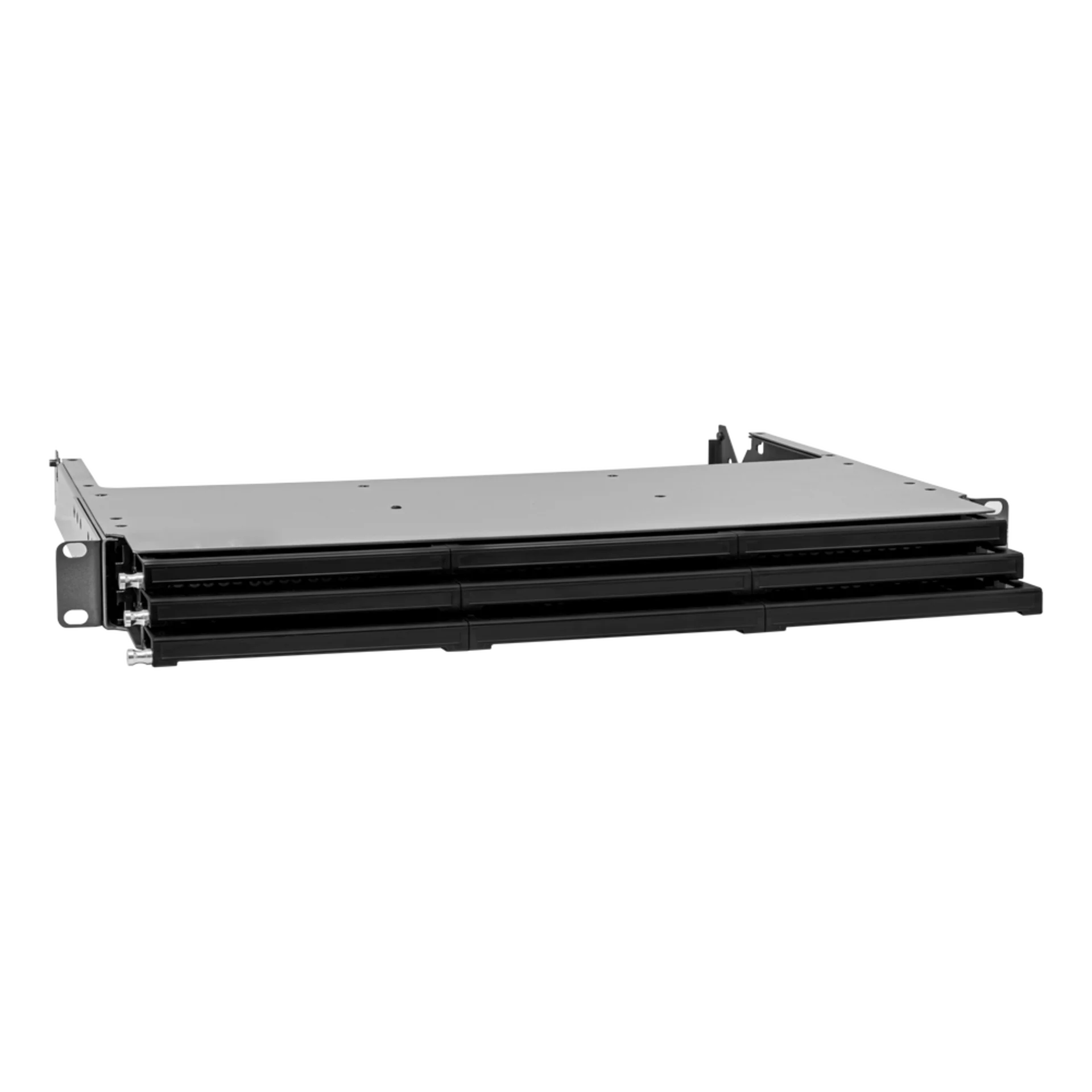

Коммутационная панель 1U под MPO кассеты на 144 порта

Волоконно-оптическая кабельная система MPO состоит из претерминированных многоволоконных оптических кабелей, которые подключаются к оптическим кассетам. Кабели MPO содержат до 24 оптических волокон, оконцованных 24-волоконными MPO-соединителями без смены полярности, которые включаются непосредственно в распределительные кассеты, установленные в коммутационные панели.

Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений.

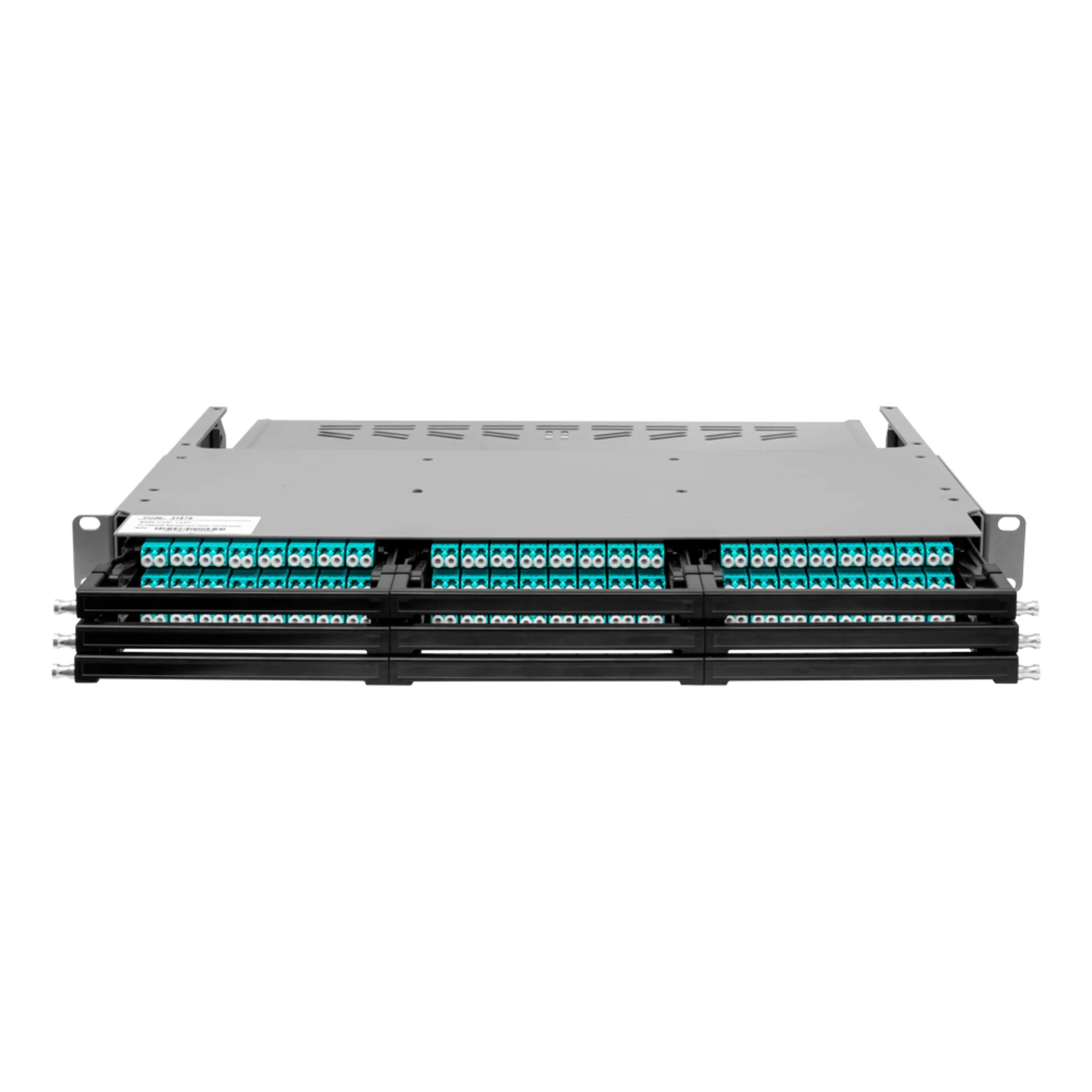

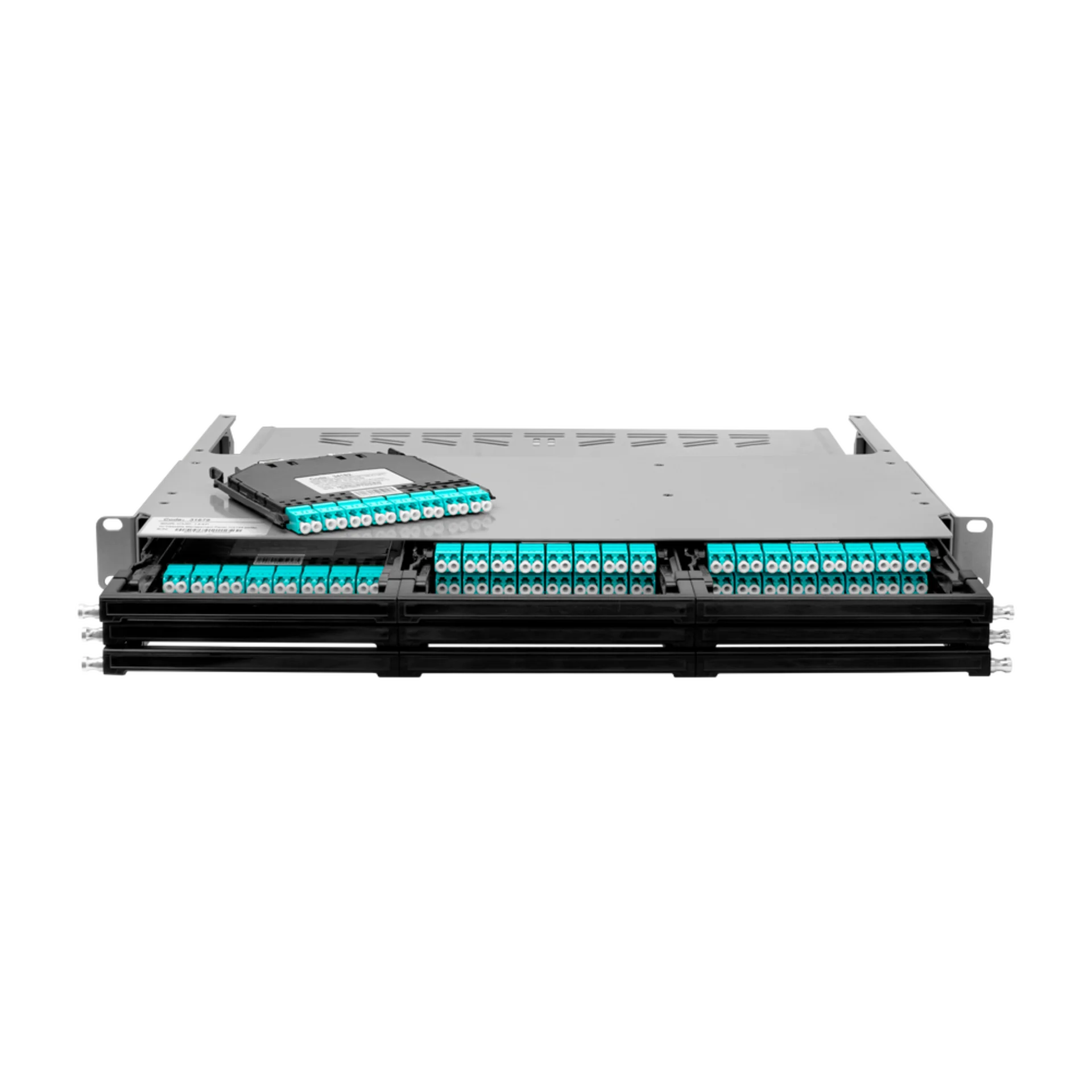

Панель SNR-CMP-144P позволяет установить до 9 многомодовых распределительных кассет SNR-MCM-MPO/UPC(M)-16LC/UPC. Фиксация кассеты в данной панели осуществляется при помощи специальных защелок и не требует использования пластиковых клипс. Кассета MPO содержит 8 LC Duplex портов на лицевой панели и 2 MPO разъема на задней, что позволяет  получить до 144 портов в панели высотой в 1U.

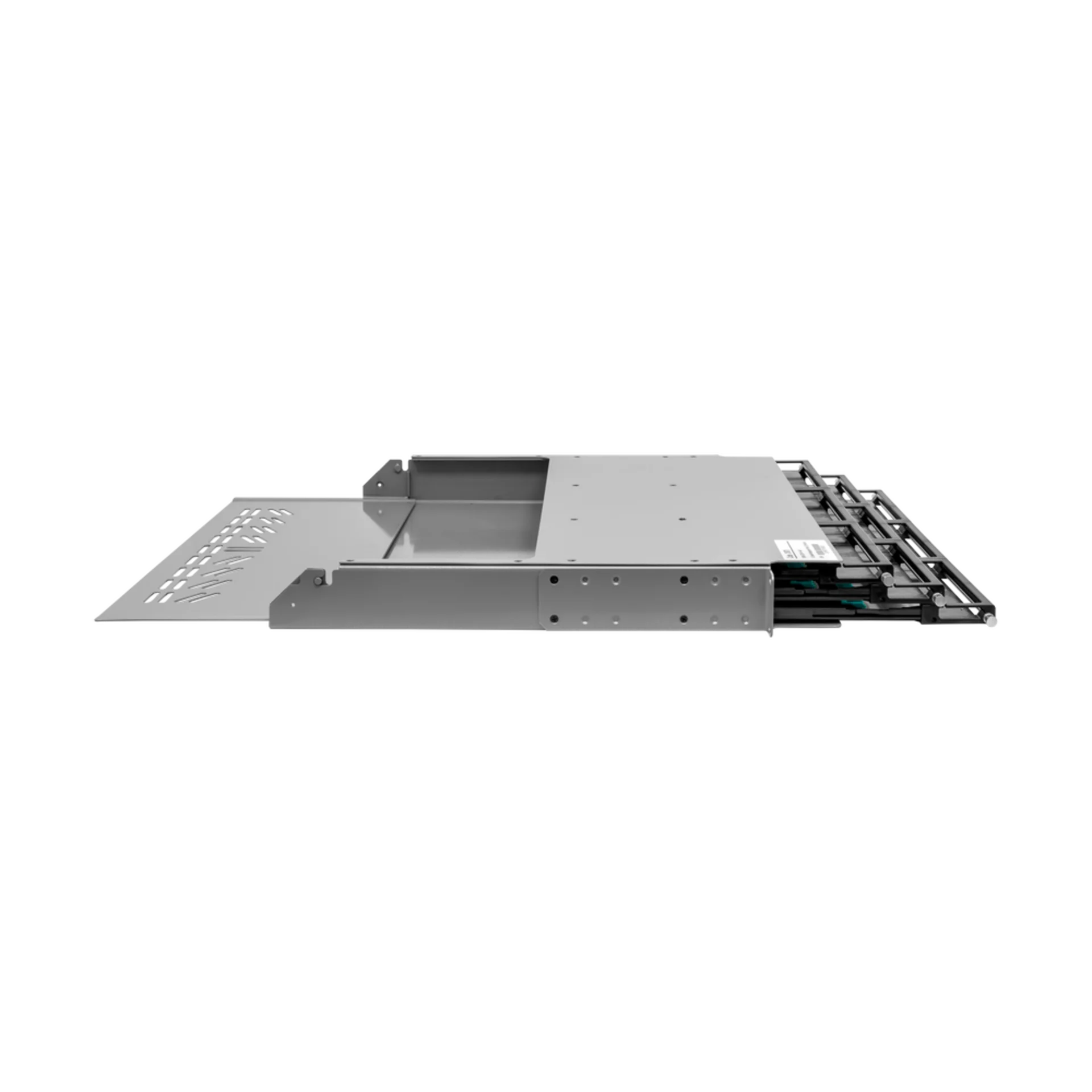

В эргономичном 1U корпусе размещены 3 выдвижных полки, в каждую из которых устанавливается до 3 распределительных кассет. Выдвижной механизм существенно упрощает процесс монтажа и обслуживания.

Особенности:

• Выдвижной механизм внутренних полок;
• Быстрая установка;
• Высокая плотность монтажа;
• Оптимизация затрат;
• Гибкое масштабирование;
• Высокие технические характеристики.

Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных.

Применение:

• Готовое решение с установленными волоконно-оптическими кассетами MPO;
• Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
• Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
• Подключение активного оборудования по схеме Interconnect или Crossconnect;
• Переход от многоволоконных MPO к стандартным оптическим разъемам;
• Поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
• Создание систем с возможностью гибкой реконфигурации.

Преимущества использования:

• Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки;
• Откидная крышка, облегчающая укладку кабелей;
• Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием;
• Ввод кабелей через заднюю стенку;
• Легкий вес и удобное обслуживание;

SNR-CMP-144P является отличным решением для ЦОД и узлов доступа, которое сочетает высокую производительность, ультравысокую плотность, а также удобство монтажа/обсулживания.

Комплект поставки:

Распределительные кассеты SNR-MCM-MPO/UPC(M)-16LC/UPC в комплект поставки не входят.
