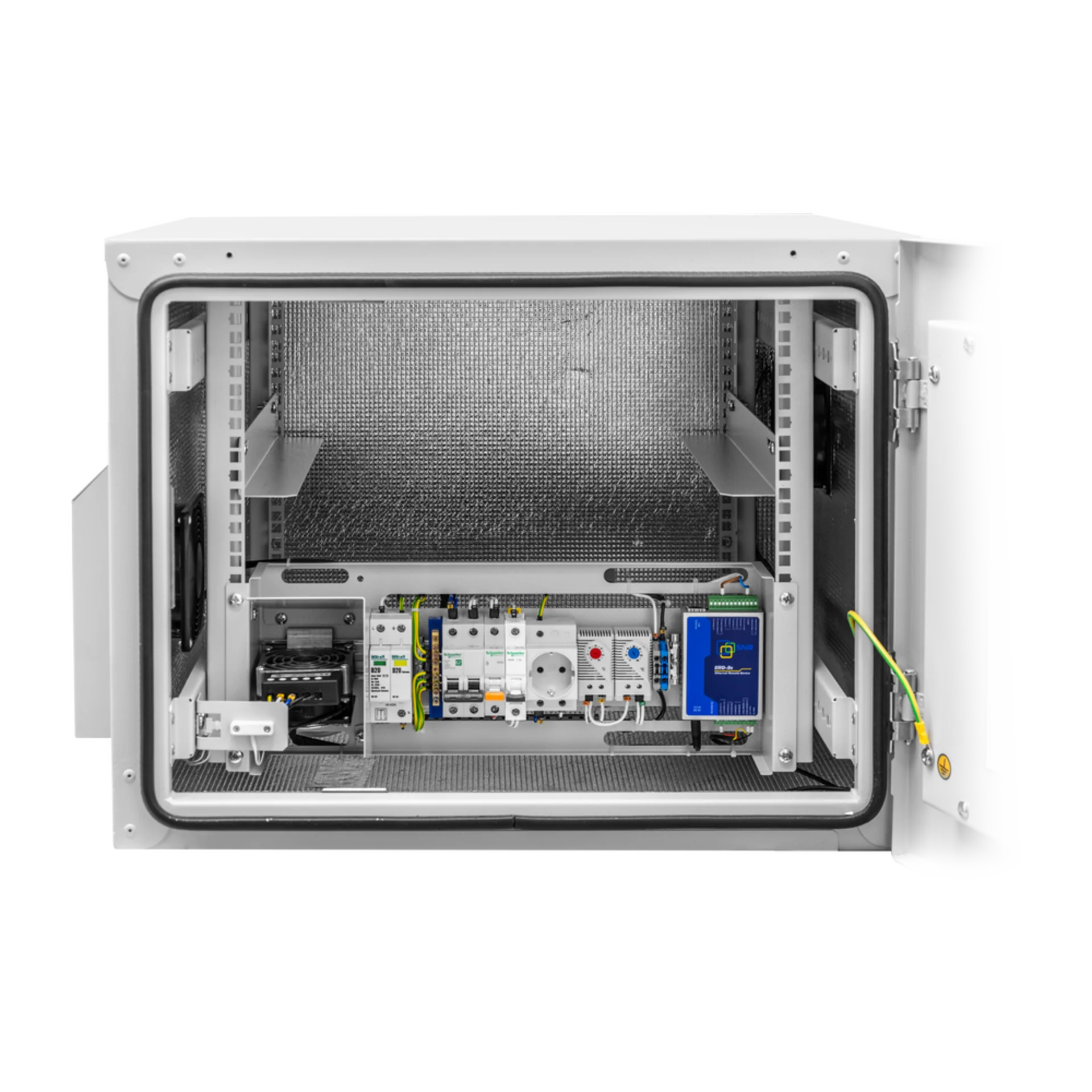

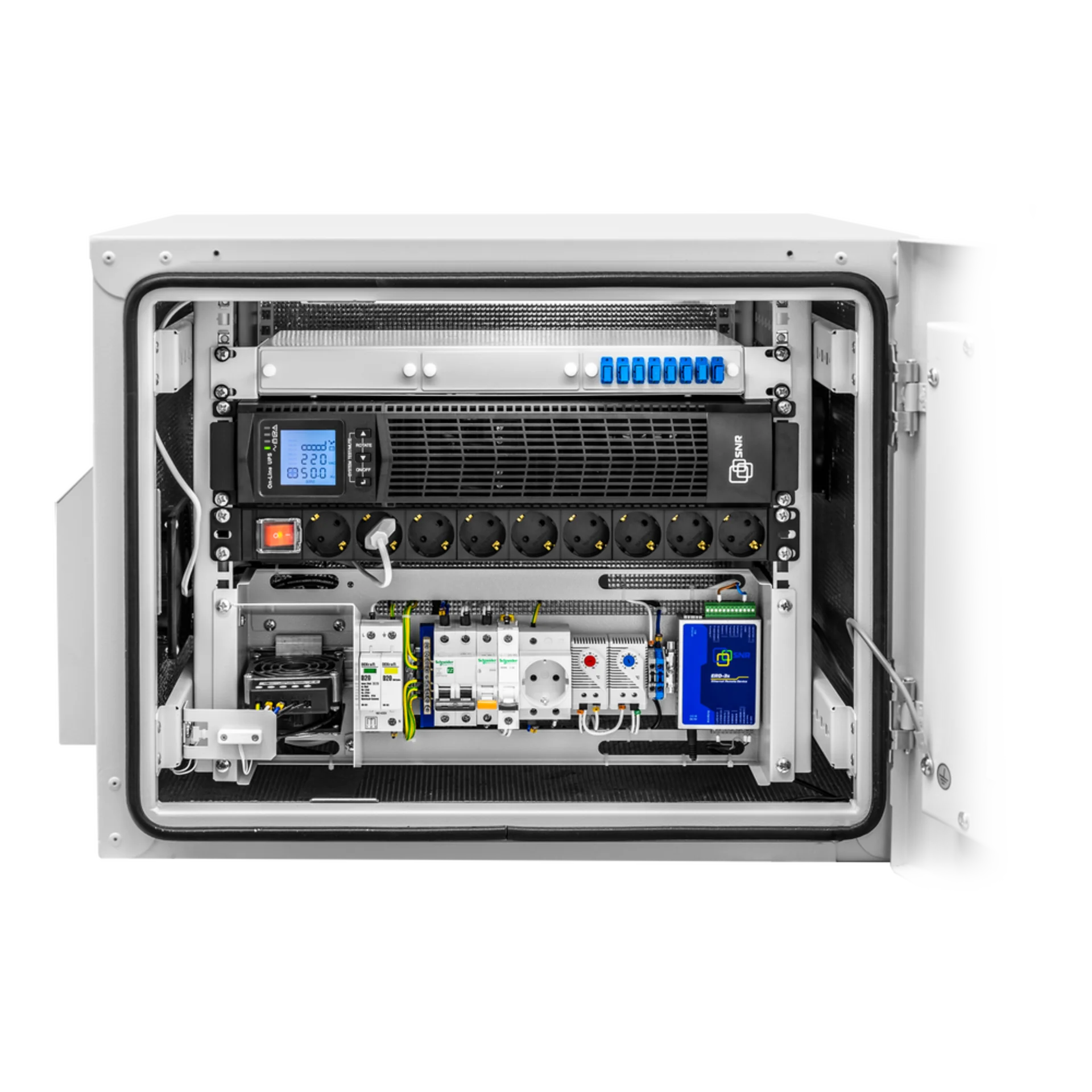

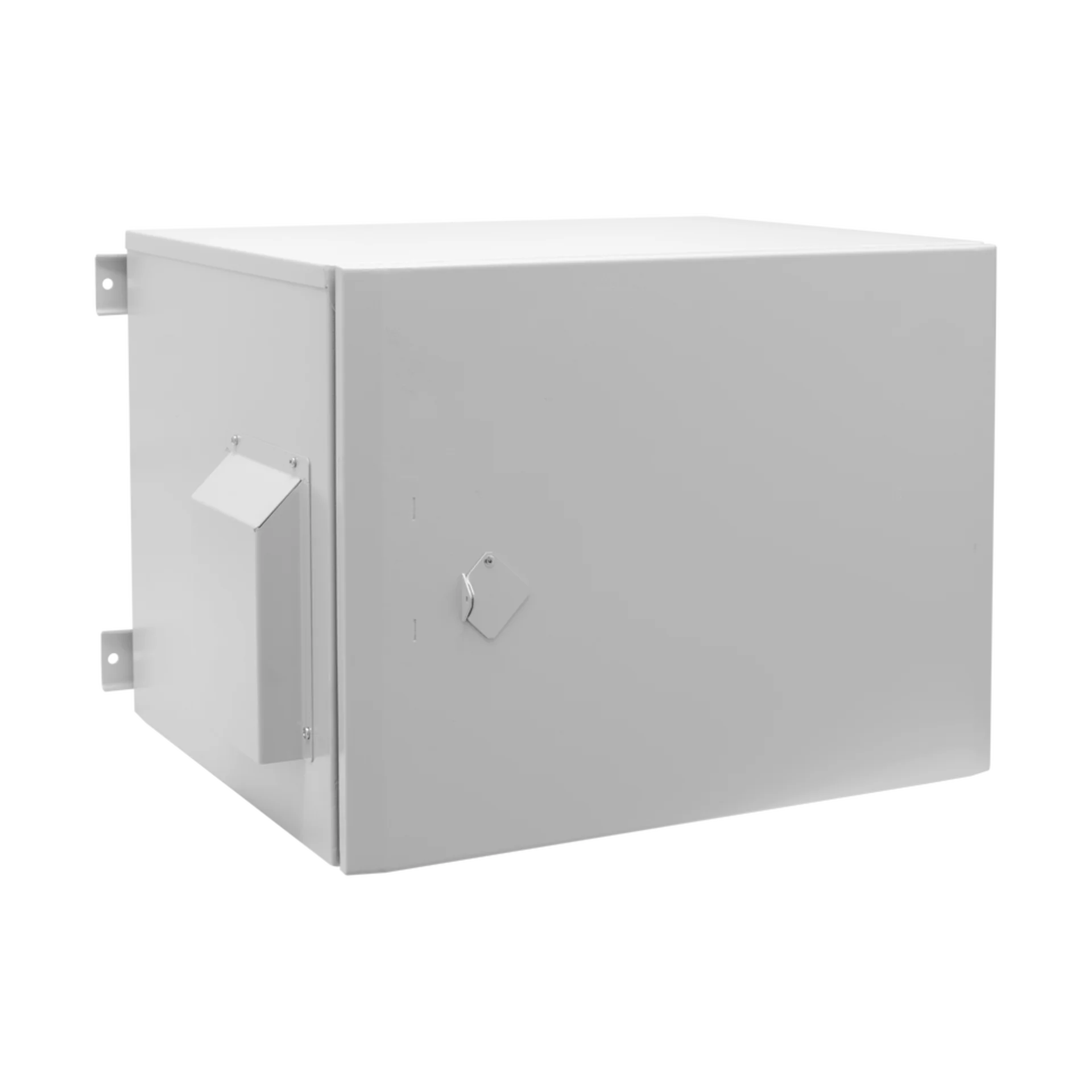

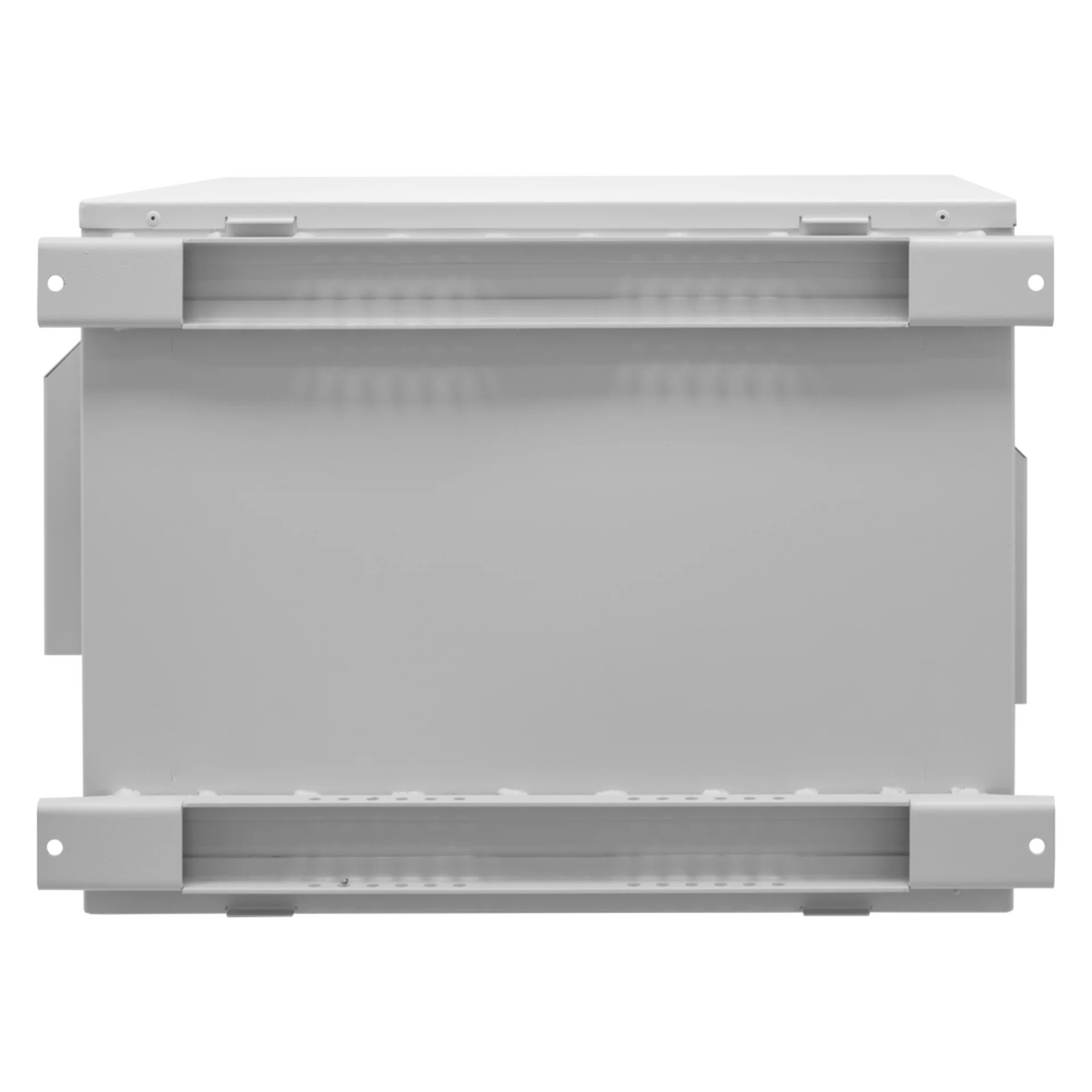

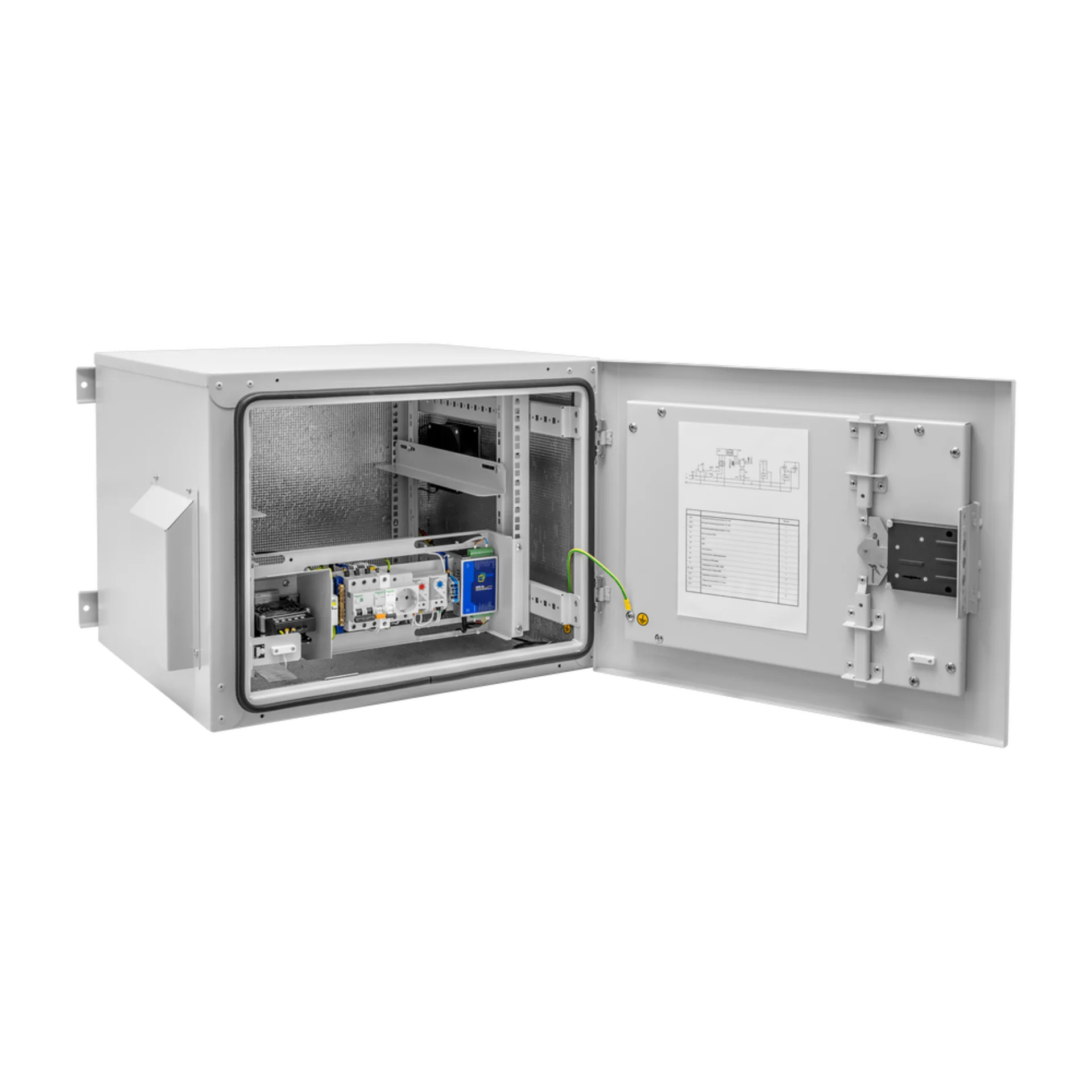

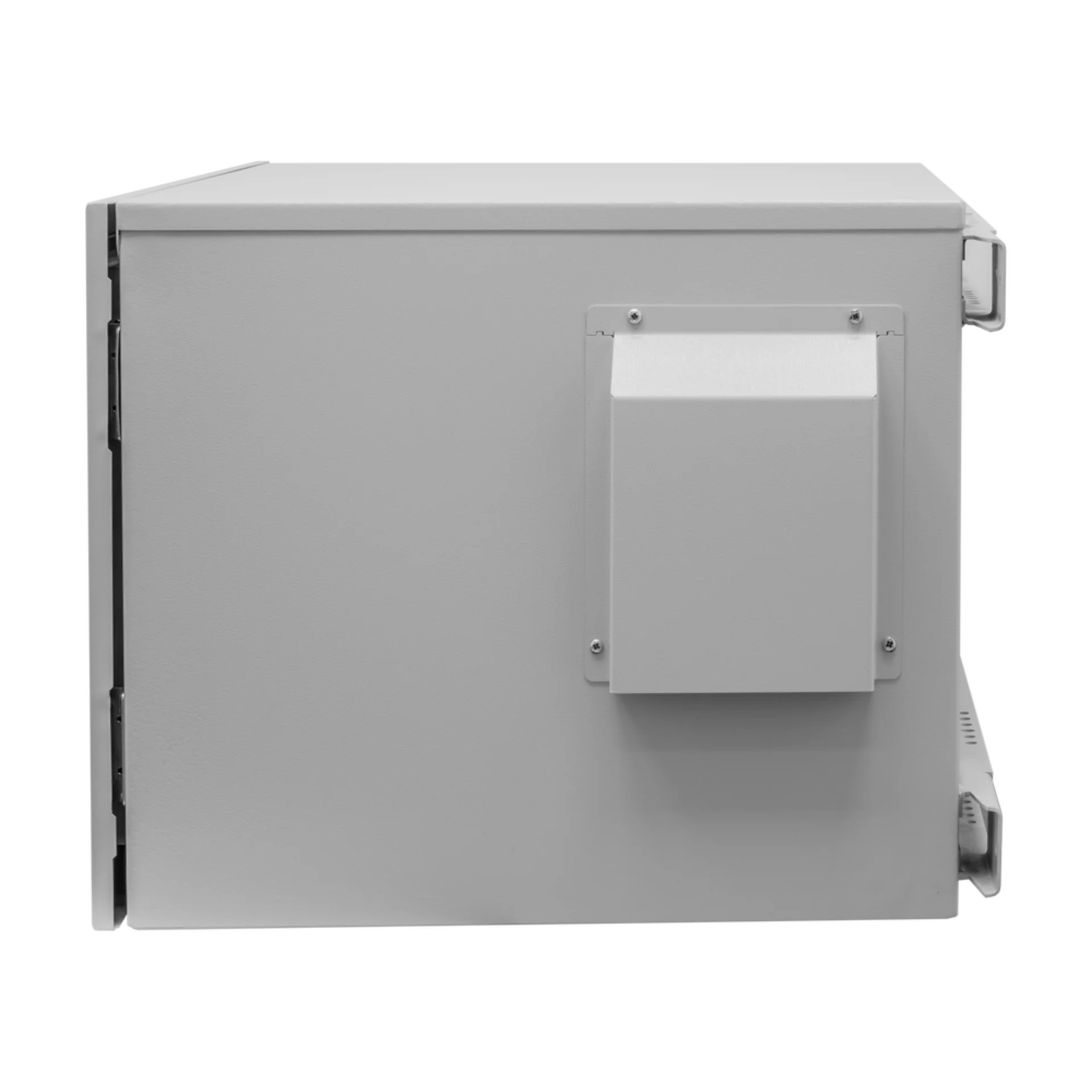

Шкаф уличный всепогодный 9U глубина 600мм (нагрев, охлаждение, контроль климата, ERD )

Шкаф уличный всепогодный 9U глубиной 600мм (нагрев, охлаждение, контроль климата) предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации.

Возможна установка в закрытых помещениях или на открытом воздухе.

Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 1,5 мм.

В шкафах с активной вентиляцией установлен вентиляторный модуль, с возможностью установки на "вдув" или "выдув". Защитная решетка позволяет предотвратить не только механические воздействия, но и попадание влаги внутрь шкафа.

Тепловентилятор предназначен для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями. Благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе.

Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP54

Первая часть обозначения (буквы):
У – умеренный макроклиматический район

Вторая часть обозначения (цифра):
2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега);

Под индивидуальные требования Заказчика вид климатического исполнения можно изменить.

Материалы: холоднокатанная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм.

Покрытие: порошковая краска соответствующая ГОСТ 9.410-88.

Шкаф поставляется в собранном виде в картонной упаковке.

Для установки термошкафа на опору (столб) понадобится крепление ТВК на мачту.

Комплектация поставки

• Шкаф 9U 500x730x630 покрытый термоизоляционным материалом - 1 шт.
• 19'' направляющие 9U - 4 шт.
• Защитные козырьки для вентияционных решеток - 2 шт.
• Панель под кабельный гермовводы - 1 шт.
• Гермоввод PG29 - 3 шт.
• Гермоввод PG16 - 2 шт.
• Панель 19'' с DIN-рейкой 4U - 1 шт.
• Опорный уголок под установку ИБП - 2 шт.
• Автоматический выключатель 2P 16A - 1 шт.
• Автоматический выключатель 1P 10A - 1 шт.
• Автоматический выключатель 1P 3A - 1 шт.
• Блок питания ERD-2s - 1 шт.
• Устройство удалённого контроля и управления ERD-2s - 1 шт.
• Датчик температуры цифровой - 1 шт.
• Датчик открытия двери (герконовый) - 1 шт.
• Блок розеток - 1 шт.
• Ограничитель перенапряжения - 1 шт.
• Розетка на DIN-рейку - 1 шт.
• Нагреватель 150 Вт 220В - 1 шт.
• Вентилятор 120х120х38 220В - 2 шт.
• Решетка вентиляционная с фильтром - 2 шт.
• Терморегулятор (нагрев) - 1 шт.
• Терморегулятор (охл) - 1 шт.
• Клемма винтовая 4 мм - 2 шт.

*в зависимости от поставки комплектация может изменяться

Основные размеры и габариты

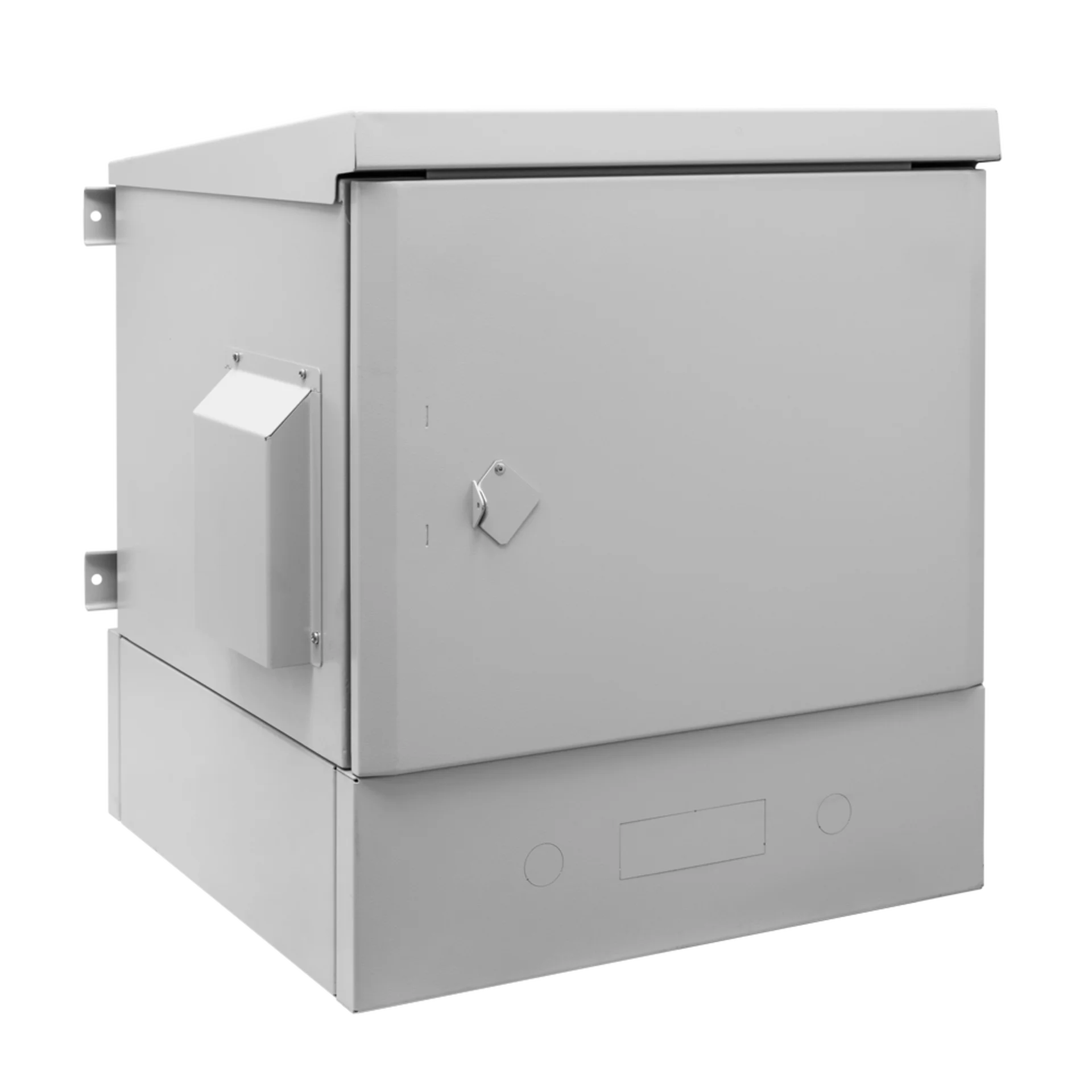

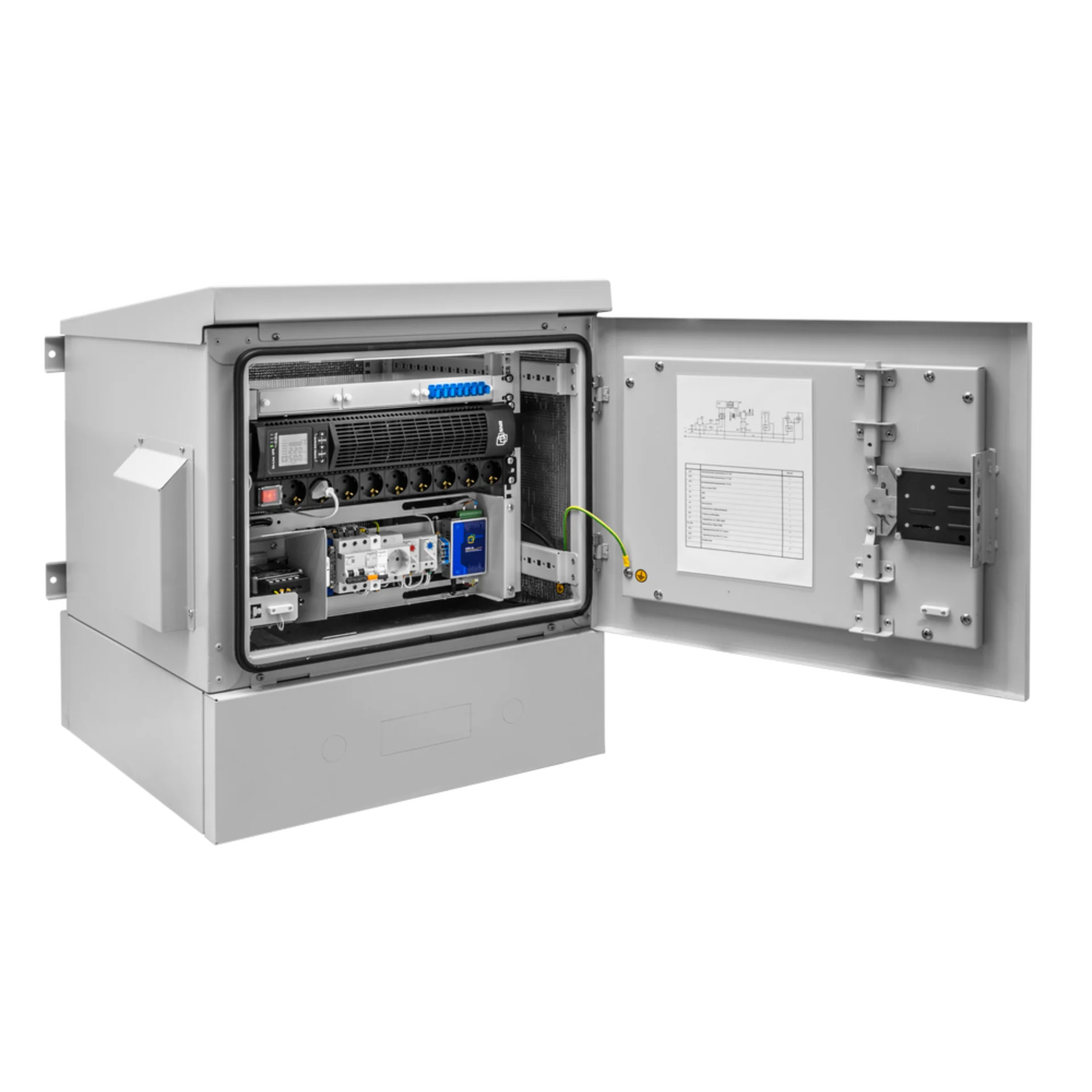

Установка цоколя и дополнительной крыши

Цоколь и крыша приобретаются отдельно

Шкаф укомплектован системой мониторинга на базе контроллера SNR-ERD-2s.
