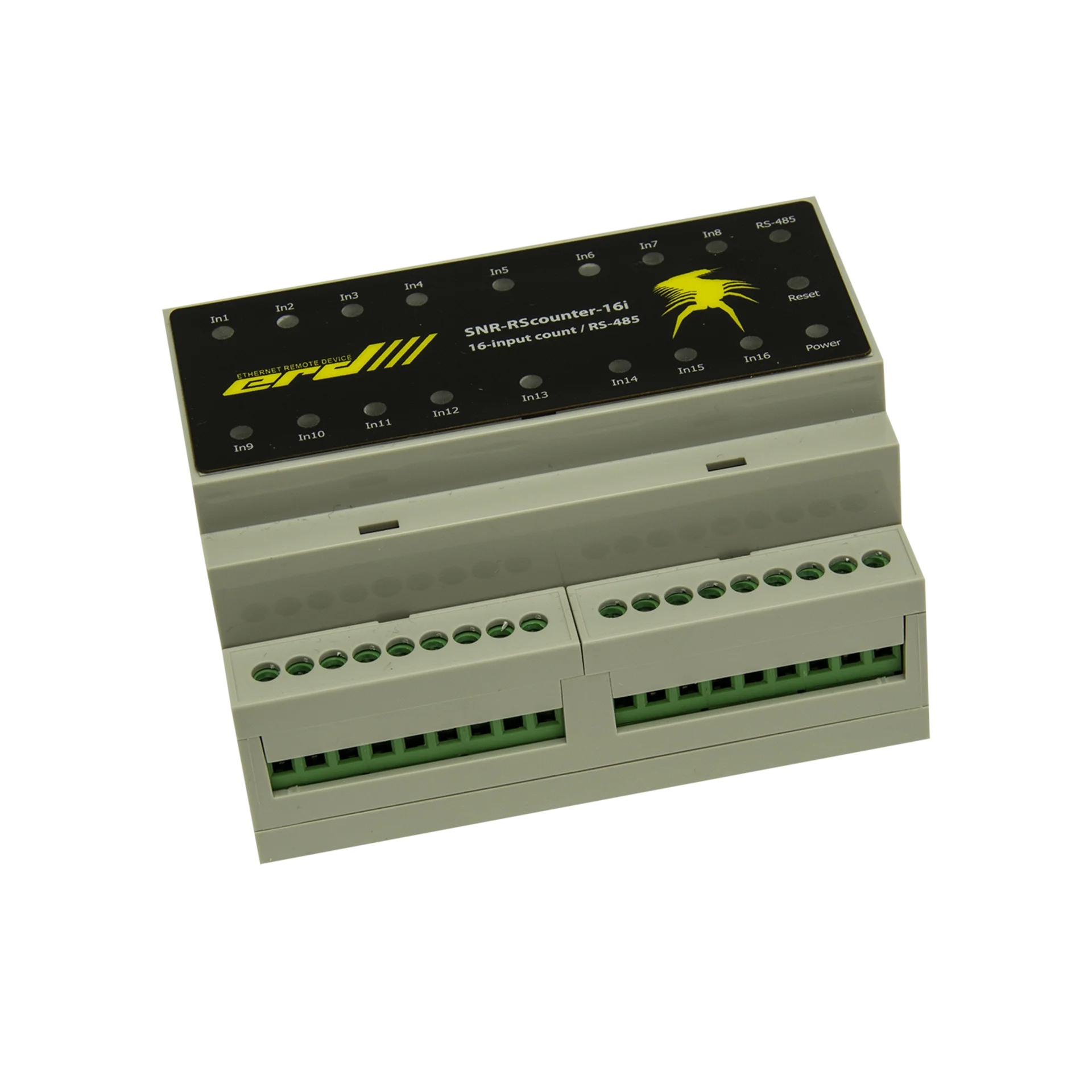

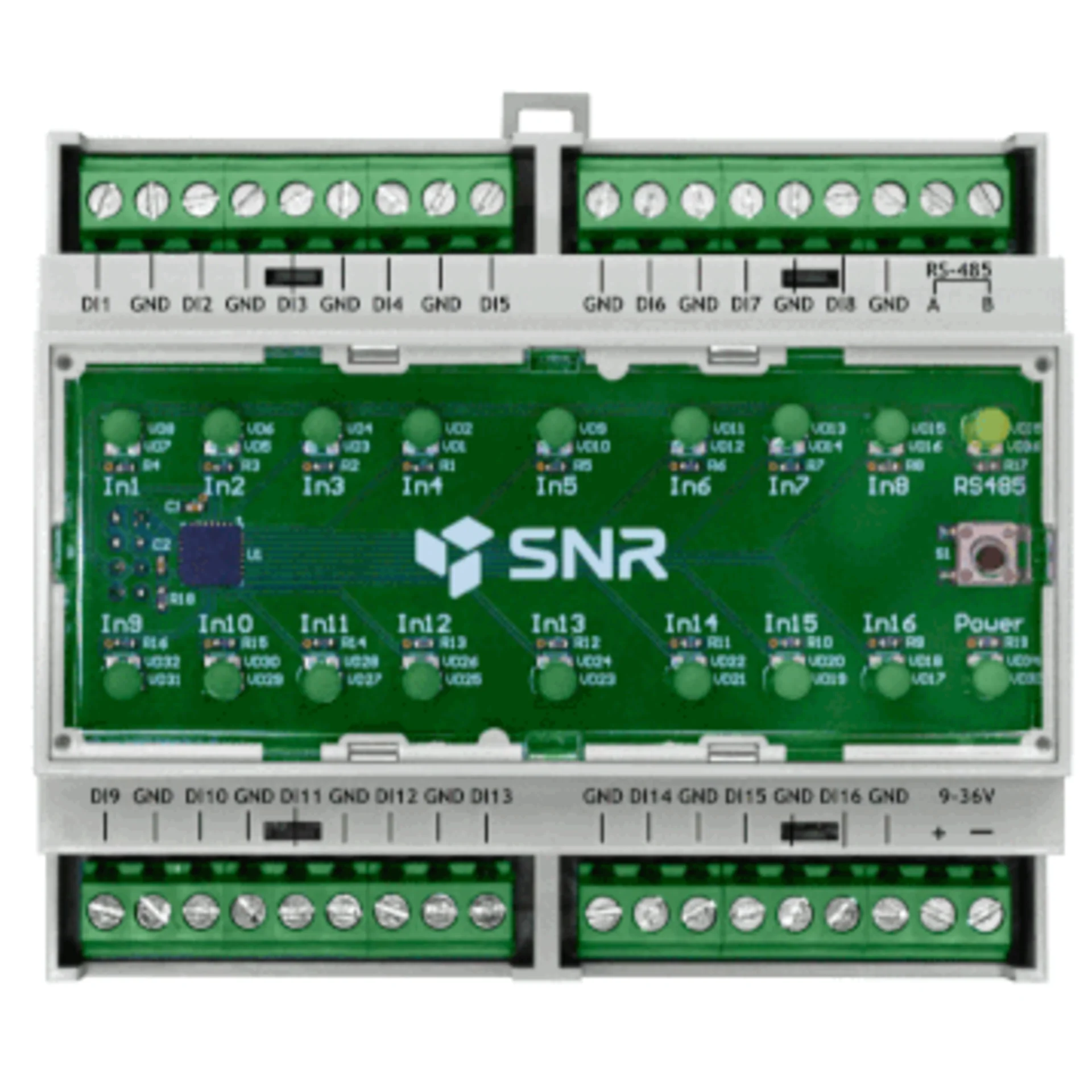

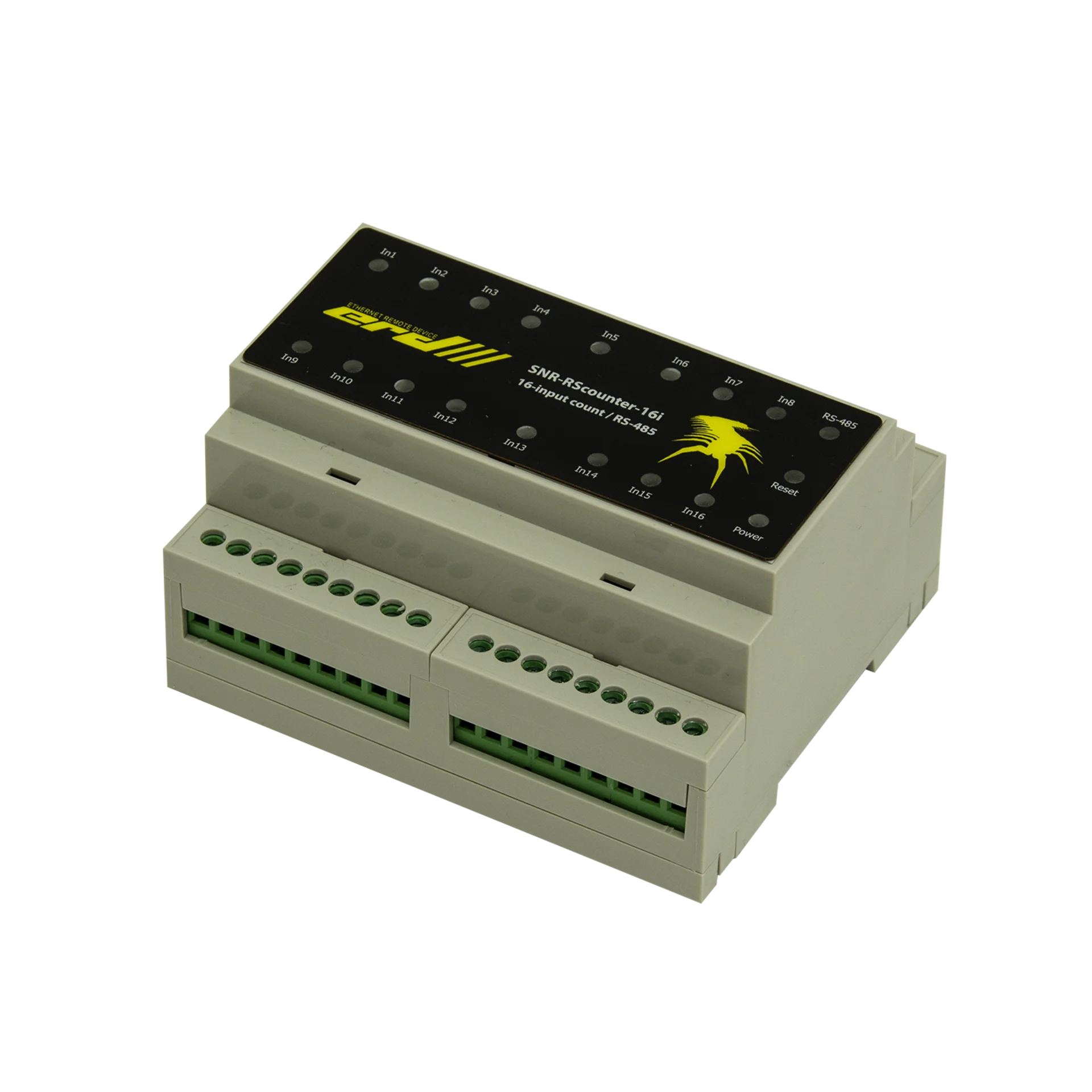

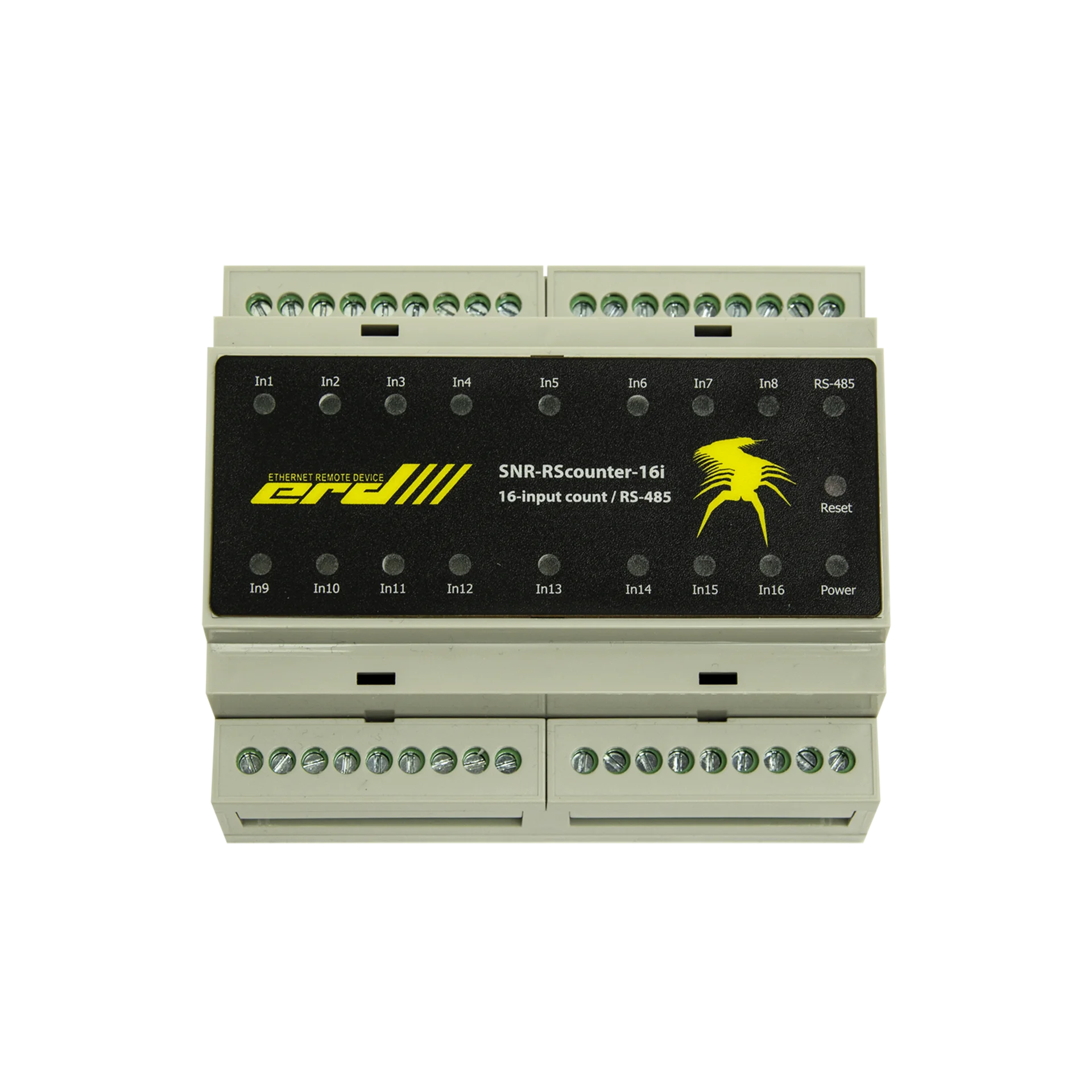

Универсальный расширитель портов ввода с функцией подсчёта импульсов, RS485 (ModBus и CPD, 16i )

SNR

Универсальный расширитель портов ввода с функцией подсчёта импульсов, RS485 (ModBus и CPD, 16i )

О товаре

Состояние: Новый
Модель: SNR-RScounter-16i-SMART
Код: 2491
Все характеристики

Описание

Расширитель дискретных входов (16хDI) для устройства SNR-ERD-4. Поддерживает работу по протоколу ModBus-RTU по интерфейсу RS-485.

9 272 ₽с лицензией

10 303 ₽без лицензии

В наличии: 100+ шт.
Доставка: ~2 недели
Информация о доставке и оплате
Возможность рассрочки

Устройство предназначено для увеличения количества дискретных входов контроллера SNR-ERD-4 с функцией подсчёта импульсов.

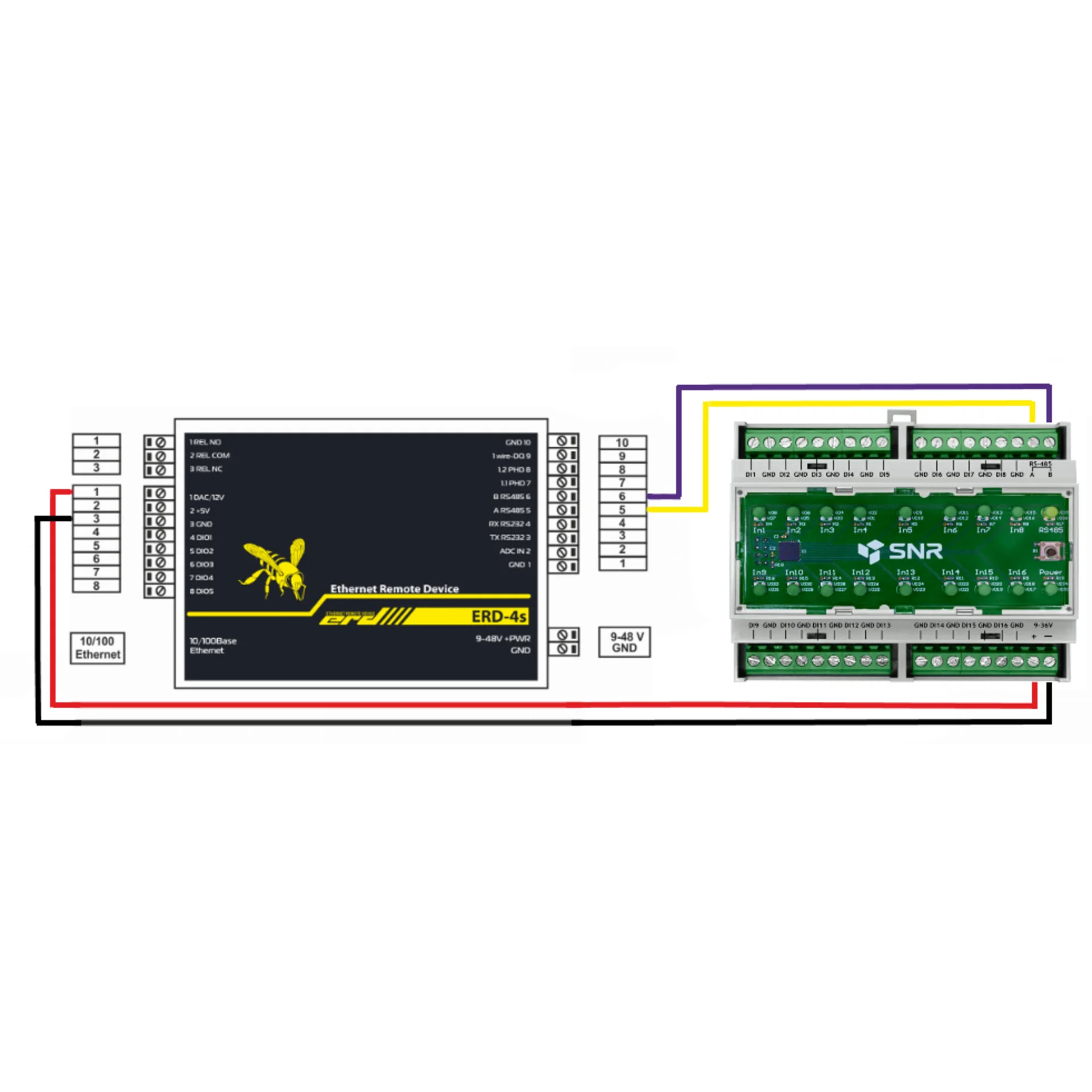

Помимо работы в паре с контроллером SNR-ERD-4, устройство может использоваться самостоятельно в SCADA системах по протоколу MODBUS-RTU через интерфейс RS485.

Технические характеристики:

16 дискретных входов;
Интерфейс RS-485 1 шт;
Поддержка Modbus-RTU;
Питание: 9..36В, 1Вт.;

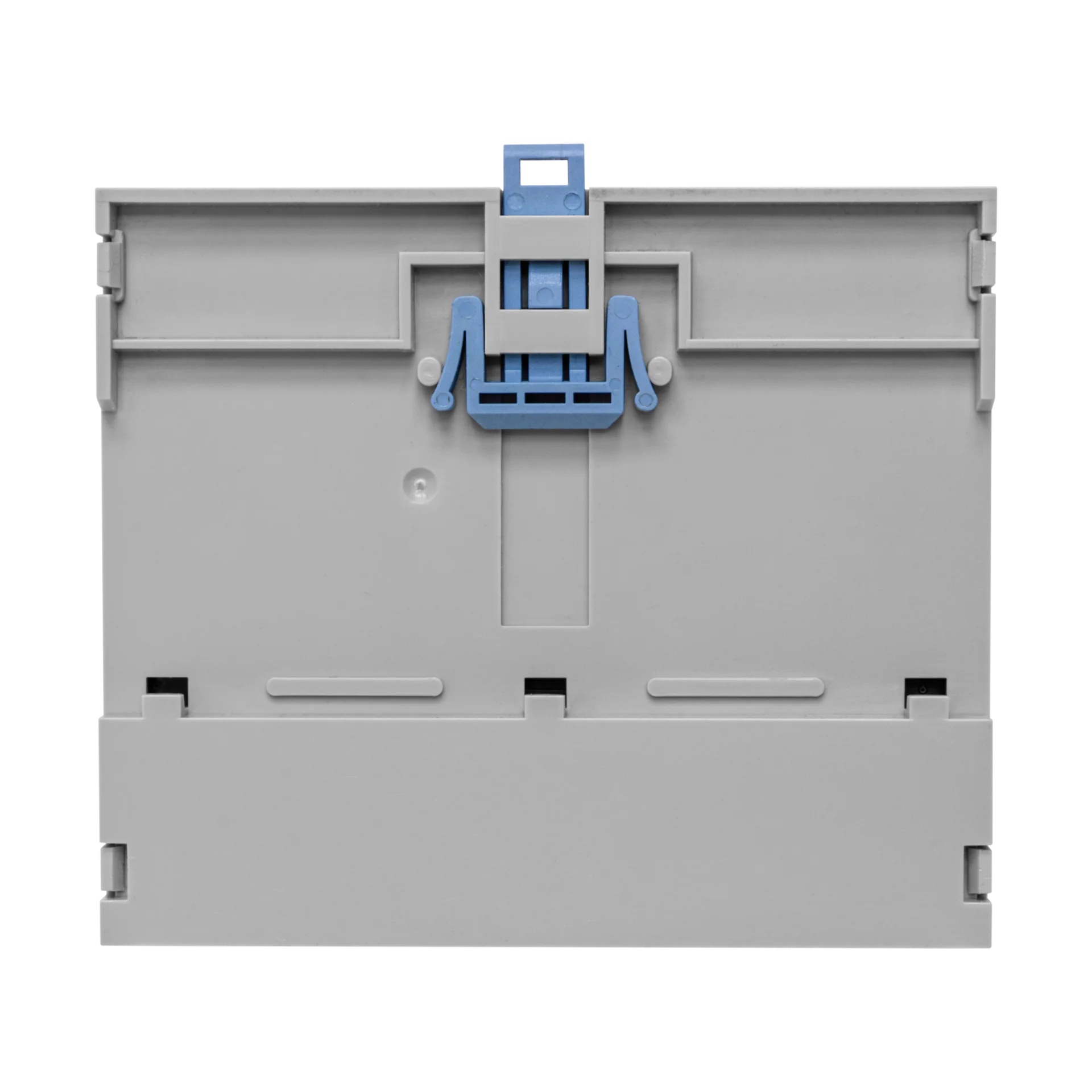

Крепление на DIN-рейку;
Поддерживается герконовый, импульсный тип сигнала. Резистивный тип сигнала не поддерживается.


Адреса регистров Modbus для устройства SNR-RS-Counter 16i

Системные настройки

Адрес	Описание	Значение по умолчанию	Чтение регистров хранения (0x03)	Запись регистров хранения (0x10)
2	Адрес устройства на шине Modbus	1	Да	Да
4	Версия прошивки		Да	Нет
6	Идентификационный номер устройства		Да	Нет

Настройки RS485

Адрес	Описание	Возможные значения	Значение по умолчанию	Чтение регистров хранения (0x03)	Запись регистров хранения (0x10)
10	Скорость (BaudRate)	0: 1200 бит/с 1: 2400 бит/с 2: 4800 бит/с 3: 9600 бит/с 4: 19200 бит/с 5: 38400 бит/с 6: 57600 бит/с 7: 115200 бит/с	3: 9600 бит/с	Да	Да
12	Биты данных	0: 7 бит 1: 8 бит	1: 8 бит	Да	Да
14	Четность (Parity)	0: Even (Четн.) 1: Odd (Нечетн.) 2: None (Нет)	2: None (Нет)	Да	Да
16	Стоповые биты (Stop Bits)	0: 1 бит 1: 2 бит	0: 1 бит	Да	Да

Адреса параметров дискретных входов

	Адрес значения																Значение по умолчанию	Функции чтения и записи
	DI1	DI2	DI3	DI4	DI5	DI6	DI7	DI8	DI 9	DI 10	DI 11	DI 12	DI 13	DI 14	DI 15	DI 16		Чтение регистров хранения (0x03)	Запись регистров хранения (0x10)	Чтение дискретных входов (0х02)
Состояние входов	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	ЛОЖЬ	Нет		Да
Счётчик импульсов	50	52	54	56	58	60	62	64	66	68	70	72	74	76	78	80	0	Да		Нет
Настройка сглаживания дребезга входов (мсек)	300	302	304	306	308	310	312	314	316	318	320	322	324	326	328	330	10 мсек	Да		Нет

Все регистры хранения (Holding registers) имеют 32-битный размер, т.е. занимают по два 16-битных регистра Modbus. Используется формат "big-endian для порядка байт в словах, little-endian для порядка слов" (0x01234567 → 0x10325476).
