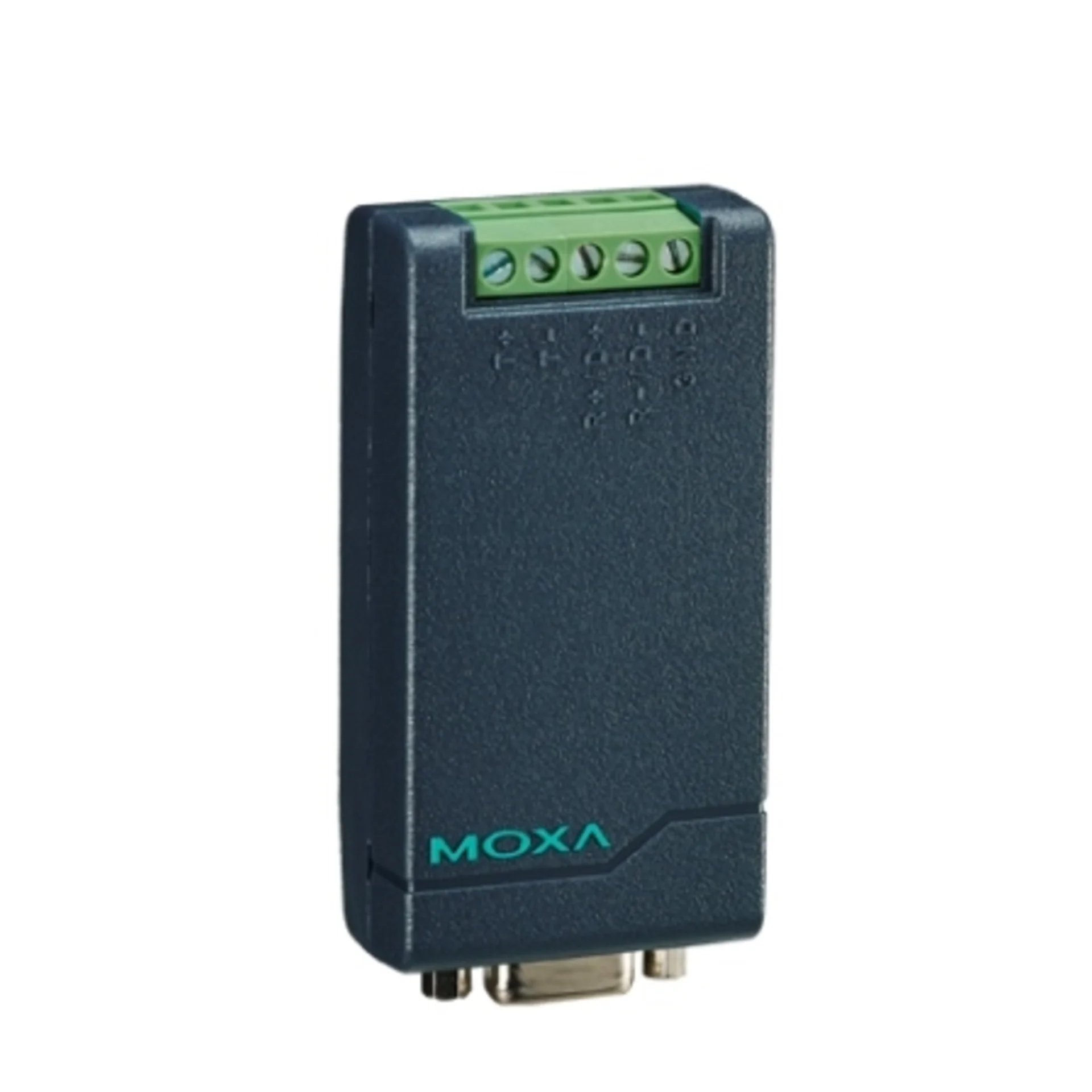

Конвертер TCC-80 RS-232 в RS-422/485 с питанием от RS-232

• Входной интерфейс

• Тип входного интерфейса RS-232 

• Тип разъема DB9 мама 

• Выходной интерфейс

• Тип выходного интерфейса RS-422/485 

• Тип разъема клеммы под винт 

• Параметры последовательной связи

• Передаваемые сигналы RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• RS-422: TxD+, TxD-, RxD+, RxD-, GND 

• RS-485 (2-проводный): Data+, Data-, GND 

• RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

• Скорость передачи данных, бит/с 50 ~ 115200 

• Требования к электропитанию

• Рабочее напряжение 5 ~ 12 В пост.) 

• Потребление тока 10 мА при 5 В

• Условия эксплуатации

• Рабочая температура, °C 0 ~ +60 

• Температура хранения, °C -20 ~ +75 

• Рабочая влажность, % 5 ~ 95 

• Защита

• Защита от импульсных помех, кВ 15

• Конструктивные свойства

• Материал корпуса Пластик 

• Размеры и вес

• Габаритные размеры, мм 42 x 80 x 22

• Вес нетто, кг 0.05

• Монтаж

• Монтаж Настольный/настенный 

• Наличие международных сертификатов

• Безопасность UL60950-1 

• Электромагнитная совместимость (EMI) CISPR 32 

• FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD) 

• IEC 61000-4-3 RS 

• IEC 61000-4-4 (EFT) 

• IEC 61000-4-5 Surge 

• IEC 61000-4-6 CS 

• IEC 61000-4-8 

• Электромагнитная совместимость (EMC) EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов 2781161

• Гарантийный срок

• Гарантийный срок 5 лет 

• Комплект поставки

Конвертер TCC-80 для преобразования интерфейсов RS-232 в RS-422/485 имеет питание непосредственно через RS-232-порт и предназначен для подключения устройств RS-422/485 к ПК. С его помощью можно удлинить RS-232 интерфейс или объединить несколько устройств RS-232 в единую сеть. Устройство обеспечивает полное преобразование сигналов между RS-232 и RS-422/485 без необходимости в дополнительном источнике питания.
Особенности:
автоматический контроль направления передачи данных по RS-485, что упрощает обмен информацией;
поддержка питания от RS-232 порта, что исключает необходимость внешнего адаптера;
надежный пластиковый корпус, обеспечивающий защиту устройства;
компактные габариты, удобные для установки в ограниченном пространстве;
светодиодный индикатор, показывающий наличие питания;
в отличие от других моделей линейки TCC-80/801, модель TCC-80 не имеет изоляции на последовательной линии, что следует учитывать при использовании.
