Мультиплексор CWDM одноволоконный 4-канальный (trx:1610-1550, 1470-1530)

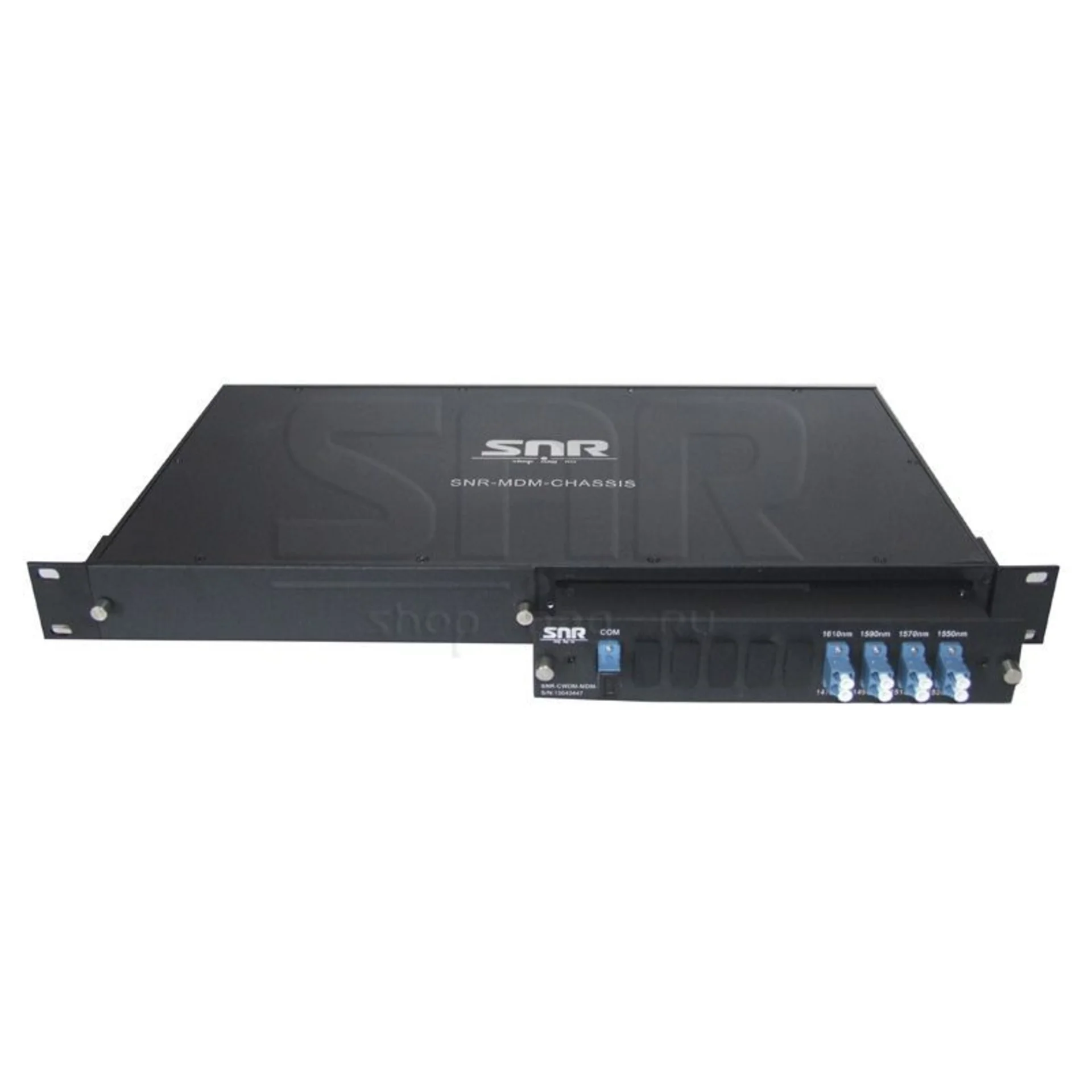

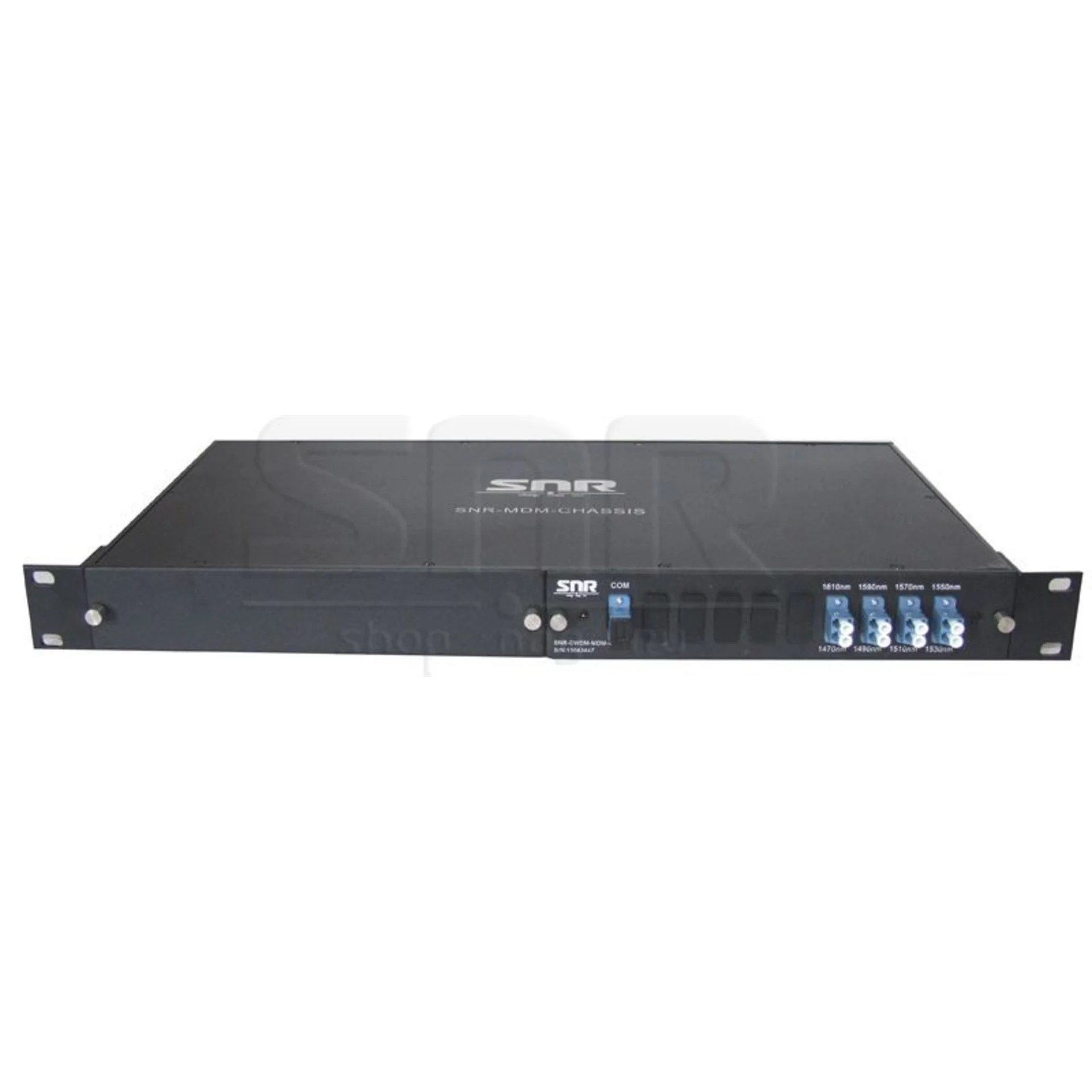

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 4-х оптических каналов, работа по одному волокну. Исполнение в виде 1/2 слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство.

Основные особенности:

• Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
• Низкая стоимость по сравнению с DWDM технологией;
• Исполнение в виде 1/2U-слоте позволяет более рационально использовать занимаемое пространство;

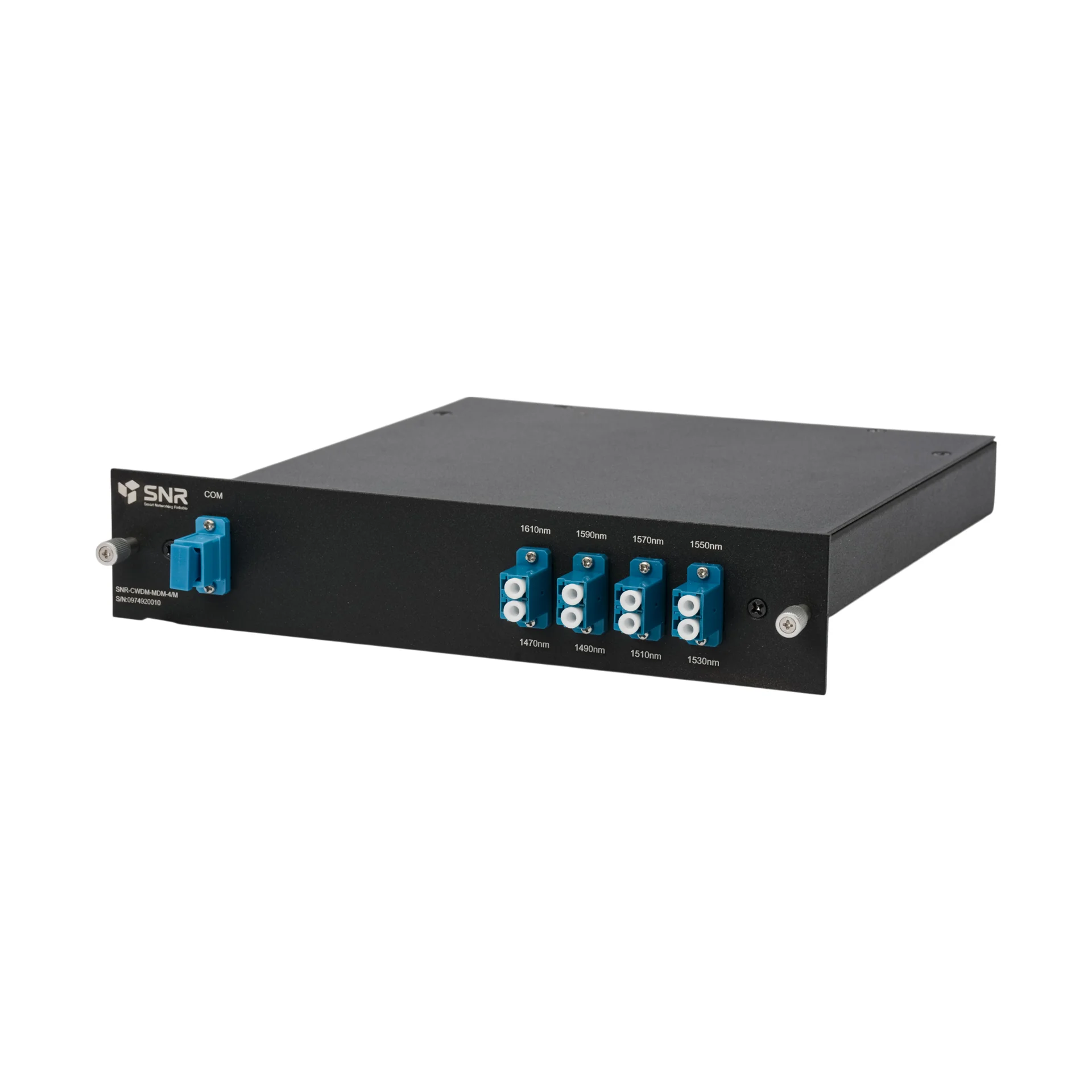

• Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
• Полностью пассивная система. FFMU-MC FT-MUX MD-1F  SNR-CWDM-MDM-4/M2, CWDM, MUX/DEMUX, мультиплексор

Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM:

TRx=1547.72/1528.77нм
TRx=1548.51/1529.55нм
TRx=1549.32/1530.33нм
TRx=1550.12/1531.12нм
TRx=1550.92/1531.90нм
TRx=1551.72/1532.68нм
TRx=1552.52/1533.47нм
TRx=1553.33/1534.25нм

Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.

Схемы практического применения:
