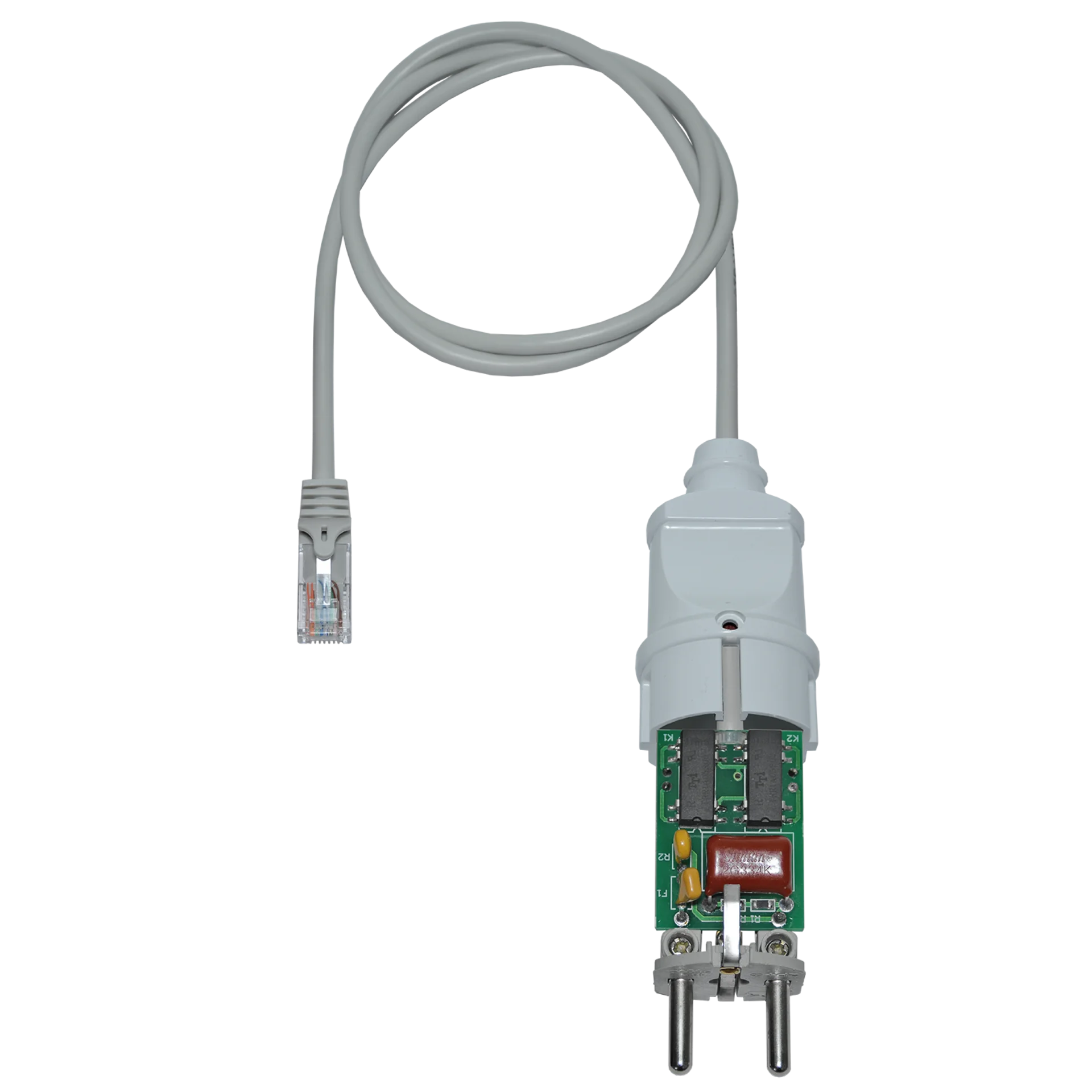

Датчик напряжения "Phase Detector"

Принцип работы, режимы работы:

1. На вилке питания присутствует отслеживаемое напряжение, устройство замыкает пары  RX и TX, порт на отслеживаемом коммутаторе в режиме UP.

2.  На вилке питания отсутствует отслеживаемое напряжение, устройство размыкает пары  RX и TX, порт на отслеживаемом коммутаторе в режиме DOWN.

Коммутатор должен быть предварительно настроен на посылку соответствующих trap сообщений.

Особенности, приемущества:

• миниатюрный источник питания
• гальваническая изоляция порта RJ45 от напряжения питания = 1.4 кВ
• шнур 1м
• низкая цена
• не требует настройки

Диапазон входного напряжения: 110-256 ACV.

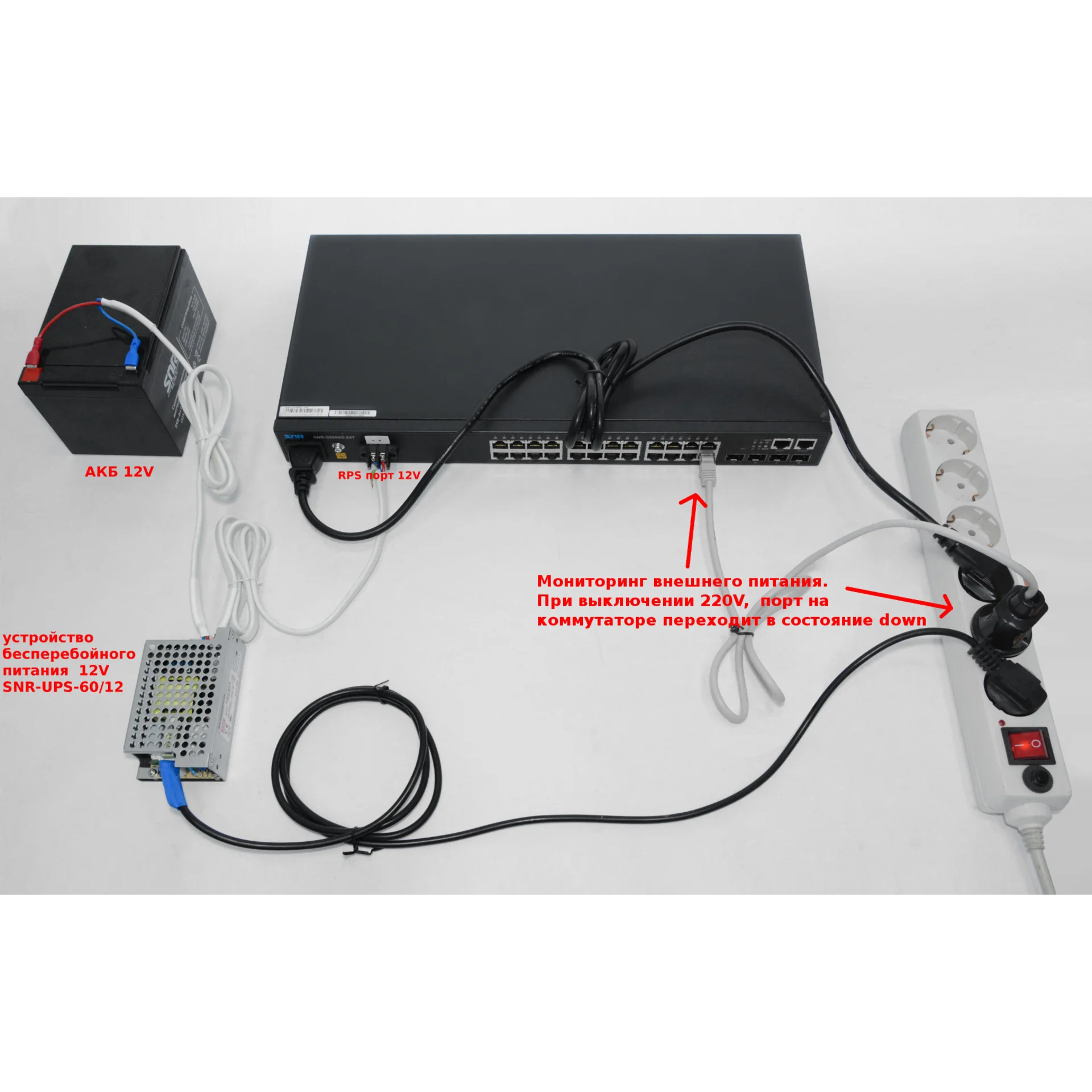

Схема подключения:

Вопросы и ответы:

Русалёв Илья Игоревич

--Недавно приобрели пару данных девайсов Датчик напряжения "Phase Detector".
Столкнулся с вопросом, при подключении к управляемым коммутатором (пробовал на 2х Eltex MES3124F и D-link 1510-28) Линк не загорается, хотя при подключении к обычному wifi роутеру линк горит.
Возможно нужно внести какие то корректировки в настройки порта.
Еслм да то не подскажите какие?

- надо на порту отключить STP: spanning-tree bpdufilter enable
и настроить speed 10 duplex half
и какой-нибудь access vlan , который будет только на этом порту, чтобы не получилось бродкаст-шторма.

- да работает. спасибо.

--Не могу подружить с Cisco.

-Для работы датчика для устройств, работающих на Cisco IOS, чтобы отключить STP, необходимо дополнительно перевести порт duplex full (Связанно с реализацией RPVST+ на Cisco IOS)
Пример конфигурации:
no spanning-tree vlan 1,11
interface FastEthernet0/3
switchport access vlan 11
switchport mode access
speed 10
duplex full
spanning-tree portfast
spanning-tree bpdufilter enable
